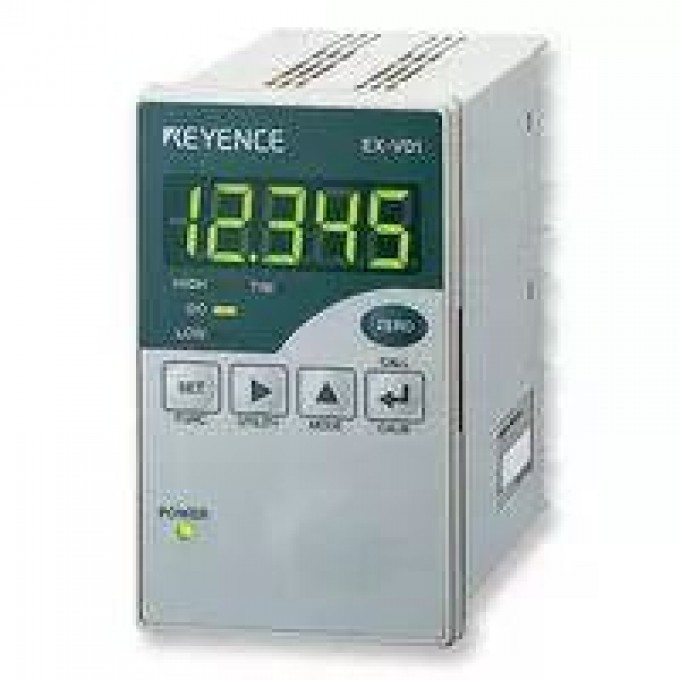

Датчик положения KEYENCE EX-V01 цилиндрический NPN мм EX-V01-323379

Артикул: EX-V01-323379

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Shape

- O5.4 x 18 mm Cylindrical

Environmental resistance Ambient temperature

- 0 to +50 °C

Weight

- Approx. 235 g

Размер

- Ø5.4 x 18 мм

Форма

- Цилиндрическая

Вес

- Прибл. 235 г

Рабочая температура

- 0 до +50 °C

Type

- Amplifier Unit NPN

Relative humidity

- 35 to 85 % RH (No condensation)

Тип

- Усилительный блок NPN

Относительная влажность

- 35 до 85 % RH (без конденсации)

Measuring range

- 0 to 1 mm

Display range

- 19999 to +19999

Linearity

- ±0.3% of F.S

Resolution (No. of averaging measurements: 64)

- 0.4 µm

Sampling rate

- 40000 samplings max./sec. *2

Display speed

- 20 times/sec

Display power

- 7-segment 2-colour LED

Over-range alarm

- ±FFFF is displayed

Control input Timing input

- NPN open-collector or non-voltage contact signal

Control output

- NPN open-collector or non-voltage contact (Timing input, Reset input, Auto-zero input, Comparator output disable input, Synchronous input, External setting input)

Controloutput Setting method

- Upper/lower 2-level setting x 4 patterns (selectable)

Control output Signal

- NPN open-collector (HIGH, GO and LOW): 100 mA max. (40 V max.)

Controloutput Response time

- 0.075 ms (at maximum speed)

OFF-delay time

- 60 ms (ON/OFF selectable)

Strobe output

- NPN: 100 mA max. (40 V max.), Residual voltage: 1 V max. (N.O.)

Control output Alarm output

- NPN: 100 mA max. (40 V max.), Residual voltage: 1 V max. (N.C.)

Analogue output voltage Output voltage

- ±5V

Impedance

- 100 ?

Response time

- 0.075 ms (at maximum speed)

Temperature characteristics

- 0.07% of F.S./°C *3

Major functions

- FLL, digital filter, auto zero, offset, calculation, measurement mode (15 types), judgment value memory (4 sets), decimal point shift, display digit changing, display of various errors, etc

Rating Power voltage

- 24 VDC ±10 %, Ripple (P-P) 10 % or less

Current consumption

- 240 mA or less

Vibration resistance

- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions

Диапазон измерения

- 0 до 1 мм

Диапазон отображения

- 19999 до +19999

Линейность

- ±0.3% от F.S

Скорость отображения

- 20 раз/сек

Метод настройки управляющего выхода

- Верхний/нижний 2-уровневый x 4 шаблона (выбираемые)

Сигнал управляющего выхода

- NPN открытый коллектор (HIGH, GO и LOW): 100 мА макс. (40 В макс.)

Время отклика управляющего выхода

- 0.075 мс (при максимальной скорости)

Температурные характеристики

- 0.07% от F.S./°C

Основные функции

- FLL, цифровой фильтр, автоноль, смещение, расчет, 15 режимов измерения, память значений (4 набора), сдвиг десятичной точки, изменение разряда дисплея, отображение различных ошибок

Напряжение питания

- 24 В DC ±10 %, пульсация (P-P) 10 % или менее

Потребляемый ток

- 240 мА или менее

Виброустойчивость

- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z

Управляющий вход

- NPN открытый коллектор или беспотенциальный контакт

Дисплей

- 7-сегментный 2-цветный LED

Частота дискретизации

- 40000 выборок/сек. макс

Сигнал переполнения

- ±FFFF

Импеданс аналогового выхода

- 100 Ом

Время отклика аналогового выхода

- 0.075 мс (при максимальной скорости)

Напряжение аналогового выхода

- ±5В

Аварийный выход

- NPN: 100 мА макс. (40 В макс.), остаточное напряжение: 1 В макс. (Н.З.)

Время задержки выключения

- 60 мс (вкл/выкл выбираемое)

Разрешение (64 усреднения)

- 0.4 мкм

Стробоскопический выход

- NPN: 100 мА макс. (40 В макс.), остаточное напряжение: 1 В макс. (Н.О.)

Особенность

- Положения

Модель

- EX-V01*1

ОПИСАНИЕ

Датчик положения Keyence EX-V01 представляет собой усилительный блок NPN с цилиндрической формой корпуса размером Ø5.4 x 18 мм. Устройство предназначено для измерения расстояний в диапазоне от 0 до 1 мм, обеспечивая высокую точность и надежность в промышленных и инженерных системах. Модель EX-V01*1 отличается стабильной работой и минимальными эксплуатационными затратами.

Основные технические характеристики включают линейность ±0.3% от полной шкалы и разрешение 0.4 мкм при 64 усредненных измерениях. Максимальная частота дискретизации достигает 40000 выборок в секунду, а скорость отображения данных составляет 20 раз в секунду. Дисплей выполнен на 7-сегментном двухцветном LED, отображающем диапазон от -19999 до +19999. При переполнении диапазона отображается ±FFFF.

Датчик оснащен управляющими входами NPN с открытым коллектором или беспотенциальным контактом, а также управляющими выходами NPN с открытым коллектором (HIGH, GO, LOW) с максимальным током 100 мА (40 В макс.). Время отклика управляющего выхода составляет 0.075 мс при максимальной скорости. Доступны функции FLL, цифровой фильтр, автоноль, смещение, расчеты, 15 типов режимов измерения и память значений для 4 наборов.

Устройство работает от напряжения 24 В постоянного тока ±10% с пульсацией не более 10% (P-P) и потребляет до 240 мА. Диапазон рабочих температур составляет от 0 до +50 °C при относительной влажности от 35 до 85% RH без конденсации. Датчик устойчив к вибрациям в диапазоне от 10 до 55 Гц с двойной амплитудой 1.5 мм в течение 2 часов по осям X, Y и Z.
