ХАРАКТЕРИСТИКИ
Рабочая температура
- 0 до +50 °C (без замерзания)
Environmental resistance Enclosure rating
- IP67*10
Ambient temperature
- 0 to +50 °C (No freezing)
Relative humidity
- 35 to 85 % RH (No condensation)
Material
- Main unit case: Aluminium die-casting, Packing: NBR, Front cover: Acrylic, Mounting adapter: POM
Тип

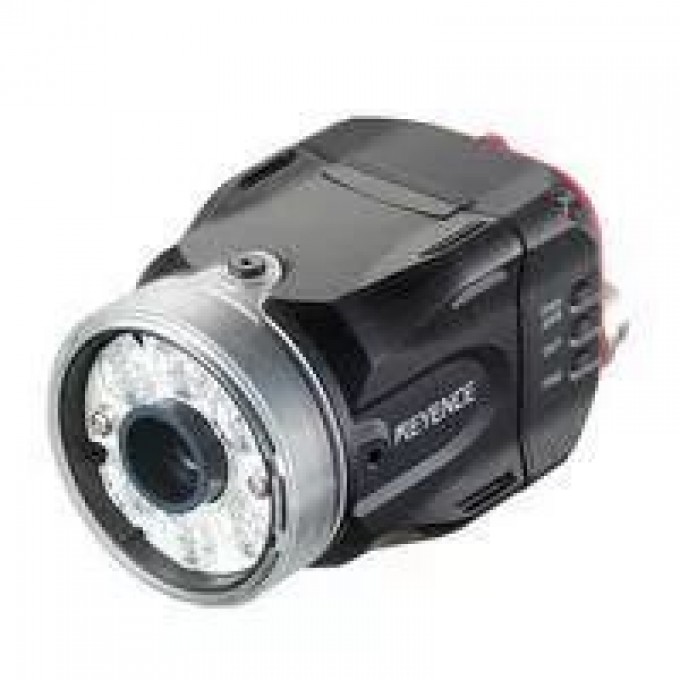

- Датчик технического зрения, дальнего действия
Относительная влажность
- 35 до 85 % RH (без конденсации)
Материал корпуса
- Литой алюминий
Rating Power voltage
- 24 VDC ±10 % (including ripple)
Current consumption
- 0.6 A or less
Vibration resistance
- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions*11
Напряжение питания
- 24 В DC ±10 %
Потребляемый ток
- 0.6 А или менее
Виброустойчивость
- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z
Shock resistance
- 500 m/s2, 3 times in each of 6 directions*11
Ударопрочность
- 500 м/с2, 3 раза в каждом из 6 направлений
Input type
- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)
Output type
- Open collector output NPN/PNP is switchable, N.O./N.C. is switchable For open collector NPN output: Maximum rating 26.4 V 50 mA, remaining voltage 1.5 V or lower For open collector PNP output: Maximum rating 26.4 V 50 mA, remaining voltage 2 V or lower
Connector
- M12 4pin connector*9
Тип входа
- Безнапряжный/напряжный (переключаемый)
Тип выхода
- Открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый)
Installed distance
- 300 to 2,000 mm
View
- Installed distance 300 mm: 45 (H) x 33 (V) mm to installed distance 2,000 mm: 300 (H) x 225 (V) mm
Image sensor Type
- 1/3 inch monochrome CMOS
Pixel
- 752 (H) x 480 (V)
Focus adjustment
- Auto*1
Exposure time
- 1/10 to 1/25,000
Lights Illumination
- Infrared LED
Lighting method
- Pulse lighting/DC lighting is switchable
Tools Type
- Shape Detection, Colour Area*2, Area*3, position adjustment
Number
- Detection tools: 16 tools, position adjustment tool: 1 tool*4
Switch settings (programs)
- 32 programmes
Image history Numbers
- 300 images*5*6
Condition
- NG only/All is selectable*6
Analysis information
- OFF/Statistics/Histograms is switchable Statistics: Processing time (latest value, MAX, MIN, AVE), number of OKs, number of NGs, trigger numbers, trigger errors, judgement results list by tools Histograms: Histogram, matching degree (latest value, MAX, MIN, AVE), numbers of OKs, numbers of NGs *7
Other functions
- HDR, HighGain, Colour filters*2, Digital zoom*3, Brightness correction, Tilt correction, White balance*2, Mask outline, Mask area, Test run, ToolAutoTune, Input monitor, Output test, Security settings, Simulator*8
Indicators
- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT
Inputs
- 6 inputs (IN1 to IN6)
Function
- Enable by assigning the optional functions Assignable functions: Total judgement result, RUN, BUSY, Error, Position adjustment result, Judgement result of each tool, Result of the logical operation of each tool, Main unit/expansion unit logical output
Outputs
- 4 outputs (OUT1 to OUT4)
Ethernet Standard
- 100BASE-TX/10BASE-T*9
Network function
- FTP client, EtherNet/IPTM, PROFINET
Дистанция установки
- 300 до 2,000 мм
Поле зрения
- От 45 (Г) x 33 (В) мм (на 300 мм) до 300 (Г) x 225 (В) мм (на 2,000 мм)
Разрешение пикселей
- 752 (Г) x 480 (В)
Регулировка фокуса
- Автоматическая
Время экспозиции
- 1/10 до 1/25,000 с
Метод освещения
- Импульсный/постоянный (переключаемый)
Количество инструментов
- 16 инструментов обнаружения, 1 инструмент регулировки положения
История изображений
- 300 изображений
Аналитическая информация
- OFF/Статистика/Гистограммы (переключаемо)
Индикаторы
- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT
Стандарт Ethernet
- 100BASE-TX/10BASE-T
Разъем Ethernet
- M12 4-контактный разъем
Сетевые функции
- FTP-клиент, EtherNet/IPTM, PROFINET
Материал передней крышки
- Акрил
Материал монтажного адаптера
- POM
Другие функции
- HDR, HighGain, цветные фильтры, цифровой зум, коррекция яркости, коррекция наклона, баланс белого, маска контура, маска области, тестовый запуск, ToolAutoTune, монитор входа, тест выхода, настройки безопасности, симулятор
Входы
- 6 входов (IN1-IN6)
Выходы
- 4 выхода (OUT1-OUT4)
Подсветка
- Инфракрасный LED
Тип датчика изображения
- 1/3 дюйма монохромный CMOS
Функции входа
- Общий результат, RUN, BUSY, Ошибка, Результат регулировки положения, Результат каждого инструмента, Результат логической операции каждого инструмента, Логический выход основного/расширительного блока
Условия сохранения истории
- Только NG/Все (выбираемо)
Материал уплотнения
- NBR
Тип инструментов
- Определение формы, цветной области, области, регулировка положения
