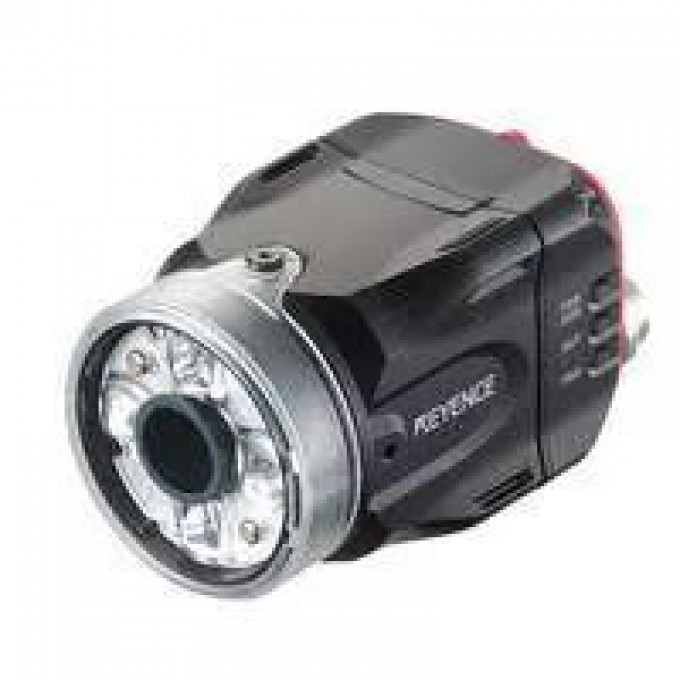

ХАРАКТЕРИСТИКИ
Рабочая температура
- 0 до +50 °C (без замерзания)
Environmental resistance Enclosure rating
- IP67*10
Ambient temperature
- 0 to +50 °C (No freezing)
Relative humidity
- 35 to 85 % RH (No condensation)
Material
- Main unit case: Aluminium die-casting, Packing: NBR, Front cover: Acrylic, Mounting adapter: POM
Относительная влажность
- 35 до 85 % RH (без конденсации)
Материал корпуса
- Литой алюминий
Rating Power voltage
- 24 VDC ±10 % (including ripple)
Current consumption
- 0.6 A or less
Vibration resistance
- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions*11
Напряжение питания
- 24 В DC ±10 %
Потребляемый ток
- 0.6 А или менее
Виброустойчивость
- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z
Рабочее расстояние
- 50 до 500 мм
Shock resistance
- 500 m/s2, 3 times in each of 6 directions*11
Ударопрочность
- 500 м/с², 3 раза в каждом из 6 направлений
Тип датчика
- Стандартное расстояние
Input type
- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)
Output type
- Open collector output NPN/PNP is switchable, N.O./N.C. is switchable For open collector NPN output: Maximum rating 26.4 V 50 mA, remaining voltage 1.5 V or lower For open collector PNP output: Maximum rating 26.4 V 50 mA, remaining voltage 2 V or lower
Connector
- M12 4pin connector*9
Тип входа
- Безвольтный / вольтный (переключаемый)
Тип выхода
- Открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый)
Installed distance
- 50 to 500 mm
View
- Installed distance 50 mm: 25 (H) x 18 (V) mm to installed distance 500 mm: 210 (H) x 157 (V) mm
Image sensor Type
- 1/3 inch colour CMOS
Pixel
- 752 (H) x 480 (V)
Focus adjustment
- Auto*1
Exposure time
- 1/10 to 1/50,000
Lights Illumination
- White LED
Lighting method
- Pulse lighting/DC lighting is switchable
Tools Type
- Shape Detection, Colour Area*2, Area*3, Edge Pixels, Width/Height, Diameter, Edge Presence, Pitch, Position Adjustment, High Speed Position Adjustment (1-Axis/2-Axis Adjustment)
Number
- Detection tools: 16 tools, position adjustment tool: 1 tool*4
Switch settings (programs)
- 32 programmes
Image history Numbers
- 100 images*5*6
Condition
- NG only/All is selectable*6
Analysis information
- OFF/Statistics/Histograms/Matching rate list is switchable Statistics: Processing time (latest value, MAX, MIN, AVE), number of OKs, number of NGs, trigger numbers, trigger errors, judgement results list by tools Histograms: Histogram, matching degree (latest value, MAX, MIN, AVE), numbers of OKs, numbers of NGs Matching rate list: Judgment results list by tools, matching rate list by tools, judgment bar list by tools*7
Other functions
- HDR, HighGain, Colour filters*2, Digital zoom*3, Brightness correction, Tilt correction, White balance*2, Mask function, Colour histogram, Test run, ToolAutoTune, Input monitor, Output test, Security settings, Simulator*8, Sensor date/time information addition, Scaling function, Failing sensor list, Failure hold
Indicators
- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT
Inputs
- 6 inputs (IN1 to IN6)
Function
- Enable by assigning the optional functions Assignable functions: Total judgement result, RUN, BUSY, Error, Position adjustment result, Judgement result of each tool, Result of the logical operation of each tool, Main unit/expansion unit logical output
Outputs
- 4 outputs (OUT1 to OUT4)
Ethernet Standard
- 100BASE-TX/10BASE-T*9
Network function
- FTP client, EtherNet/IPTM, PROFINET
Поле зрения
- От 25x18 мм (на 50 мм) до 210x157 мм (на 500 мм)
Тип сенсора изображения
- 1/3 дюйма, цветной CMOS
Разрешение пикселей
- 752 (Г) x 480 (В)
Регулировка фокуса
- Автоматическая
Время экспозиции
- 1/10 до 1/50,000 с
Метод освещения
- Импульсное / постоянное (переключаемое)
Количество инструментов
- 16 инструментов обнаружения, 1 инструмент регулировки положения
Количество программ
- 32 программы
История изображений
- 100 изображений (NG/Все)
Аналитическая информация
- OFF/Статистика/Гистограммы/Список совпадений
Дополнительные функции
- HDR, HighGain, Цветовые фильтры, Цифровой зум, Коррекция яркости, Коррекция наклона, Баланс белого, Функция маски, Цветовая гистограмма, Тестовый запуск, ToolAutoTune, Монитор входа, Тест выхода, Настройки безопасности, Симулятор, Добавление информации о дате/времени датчика, Функция масштабирования, Список неисправных датчиков, Удержание неисправности
Индикаторы
- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT
Стандарт Ethernet
- 100BASE-TX/10BASE-T
Разъем Ethernet
- M12 4-контактный
Сетевые функции
- FTP клиент, EtherNet/IP™, PROFINET
Материал передней крышки
- Акрил
Материал монтажного адаптера
- POM
Входы
- 6 входов (IN1 до IN6)
Функции входов
- Назначаемые: Общий результат, RUN, BUSY, Ошибка, Результат регулировки положения, Результат каждого инструмента, Результат логической операции каждого инструмента, Логический выход основного/расширительного блока
Выходы
- 4 выхода (OUT1 до OUT4)
Источник света
- Белый LED
Инструменты анализа
- Обнаружение формы, Цветовая область, Область, Пиксели края, Ширина/Высота, Диаметр, Наличие края, Шаг, Регулировка положения, Высокоскоростная регулировка положения (1-осевая/2-осевая)
Материал уплотнения
- NBR
