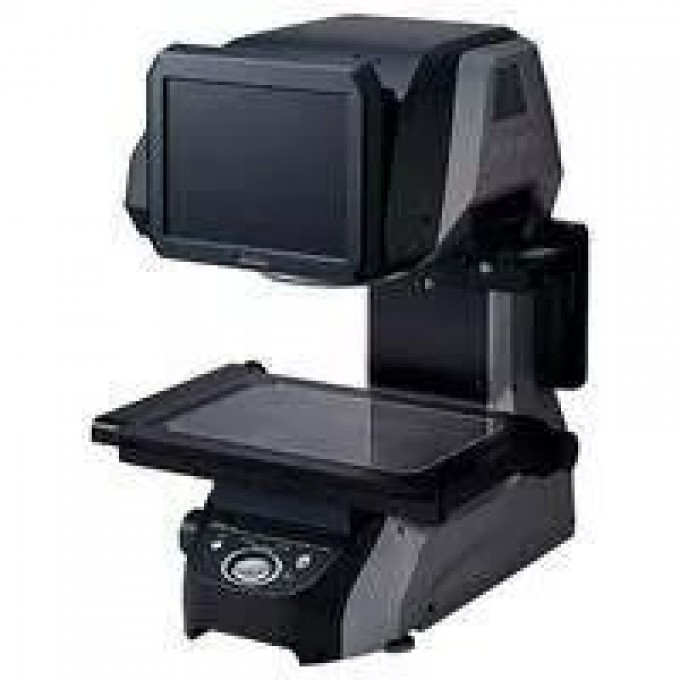

Измерительная система KEYENCE IM-7030T с контактным измерением высоты и полем зрения до IM-7030T-325695

Артикул: IM-7030T-325695

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Weight

- Approx. 35 kg

Вес

- Прибл. 35 кг

Type

- Head Contact Height Measurement Unit

Тип

- Измерительная система с контактным измерением высоты

Рабочая температура окружающей среды

- +10°C до 35°C

Current consumption

- 430 VA or lower

Напряжение питания

- 100–240 В переменного тока, 50/60 Гц

Потребляемый ток

- 430 ВА или ниже

Repeatability

- ±2 µm*8

Display

- 10. 4” LCD monitor (XGA: 1024 ? 768)

Дисплей

- 10.4” ЖК-монитор (XGA: 1024 x 768)

Operating ambient humidity

- 20% RH to 80% RH (no condensation)

Рабочая влажность окружающей среды

- 20% RH до 80% RH (без конденсации)

Image sensor

- 1” 6.6 mega pixel monochrome CMOS

Receiver lens

- Double telecentric lens

Image measurement Field of view

- Wide-field measurement mode: 300 mm ? 200 mm (4? R50) High-precision measurement mode: 225 ? 125 mm

Minimum display unit

- 1 µm

Repeatability W/o stage movement

- Wide-field measurement mode: ±1 µm High-precision measurement mode: ±0.5 µm

With stage movement

- Wide-field measurement mode: ±2 µm High-precision measurement mode: ±1.5 µm

Measurement accuracy (±2) W/o binding

- Wide-field measurement mode: ±5 µm*1 High-precision measurement mode: ±2 µm*2

With binding

- Wide-field measurement mode: ±(7 + 0.02 L) µm*3 High-precision measurement mode: ± (4 + 0.02 L) µm*4

Light probe Measurement Measurable area (XY)

- 190 ? 90 mm

Maximum measurement depth

- 30 mm

Light probe diameter

- O3 mm

Measuring force

- 0.3 N

Measurement accuracy

- ±7.5 µm*9

External remote input

- Non-voltage input (with and without contact)

External output OK/NG/FAIL/MEAS

- PhotoMos output Rated load 24 VDC 0.5 A ON resistance 50 m? or lower

Interface LAN

- RJ-45 (10BASE-T/100BASE-TX/1000BASE-T)

USB 2.0 series A

- 6 ports (front: 2, rear: 4)

Record Hard disk drive

- 500 GB

Illumination system Transparent

- Telecentric transparent illumination

Ring

- Four division, multi-angle illumination (electric) Slit ring (directivity) illumination (electric)

XY stage Moving range

- 200 ? 100 mm (electric)

Withstand load

- 7.5 kg

Z stage Moving range

- 75 mm (electric)

Power supply Power voltage

- 100–240 VAC, 50/60 Hz

Environmental resistance Operating ambient temperature

- +10°C to 35°C

Датчик изображения

- 1” 6.6 мегапиксельный монохромный CMOS

Минимальная единица отображения

- 1 мкм

Внешний удаленный вход

- Беспотенциальный вход (с контактом и без)

Внешний выход OK/NG/FAIL/MEAS

- ФотоМОП выход, номинальная нагрузка 24 В постоянного тока 0.5 А, сопротивление включения 50 мОм или ниже

Интерфейс LAN

- RJ-45 (10BASE-T/100BASE-TX/1000BASE-T)

Интерфейс USB 2.0 Type A

- 6 портов (спереди: 2, сзади: 4)

Диапазон перемещения XY-стола

- 200 x 100 мм (электрический)

Диапазон перемещения Z-стола

- 75 мм (электрический)

Поле зрения измерения изображения

- Широкопольный режим: 300 x 200 мм (4x R50); Высокоточный режим: 225 x 125 мм

Точность измерения (±2) без привязки

- Широкопольный режим: ±5 мкм; Высокоточный режим: ±2 мкм

Точность измерения (±2) с привязкой

- Широкопольный режим: ±(7 + 0.02 L) мкм; Высокоточный режим: ±(4 + 0.02 L) мкм

Height Measurement Measurement range

- 0 to 75 mm

Measurement accuracy (XY)

- ±0.2 mm*7

Measurable area (XY)

- Wide-field measurement mode: 145 ? 95 mm High-precision measurement mode: 107.5 ? 95 mm

Объектив

- Двойной телецентрический объектив

Повторяемость без перемещения стола

- Широкопольный режим: ±1 мкм; Высокоточный режим: ±0.5 мкм

Повторяемость с перемещением стола

- Широкопольный режим: ±2 мкм; Высокоточный режим: ±1.5 мкм

Измеряемая область светового зонда (XY)

- 190 x 90 мм

Максимальная глубина измерения светового зонда

- 30 мм

Диаметр светового зонда

- 3 мм

Измерительная сила светового зонда

- 0.3 Н

Повторяемость светового зонда

- ±2 мкм

Точность измерения светового зонда

- ±7.5 мкм

Диапазон измерения высоты

- 0 до 75 мм

Точность измерения высоты (XY)

- ±0.2 мм

Измеряемая область высоты (XY)

- Широкопольный режим: 145 x 95 мм; Высокоточный режим: 107.5 x 95 мм

Накопитель

- Жесткий диск 500 ГБ

Система освещения прозрачная

- Телецентрическое прозрачное освещение

Система освещения кольцевая

- Четырехсекционное, многоугольное освещение (электрическое); Щелевое кольцевое (направленное) освещение (электрическое)

Выдерживаемая нагрузка XY-стола

- 7.5 кг

Модель

- IM-7030T

Особенность

- Измерительные

ОПИСАНИЕ

Измерительная система Keyence IM-7030T представляет собой высокоточный прибор для бесконтактного и контактного измерения геометрических параметров объектов. Система оснащена 1-дюймовым монохромным CMOS-датчиком изображения с разрешением 6.6 мегапикселей и двойным телецентрическим объективом, что обеспечивает высокую четкость и точность измерений. Отображение данных осуществляется на 10.4-дюймовом ЖК-мониторе с разрешением XGA (1024x768).

Система поддерживает два режима измерения: широкопольный с полем зрения 300x200 мм и высокоточный с полем зрения 225x125 мм. Минимальная единица отображения составляет 1 мкм. Повторяемость измерений без перемещения стола достигает ±1 мкм в широкопольном режиме и ±0.5 мкм в высокоточном. Для контактного измерения высоты используется световой зонд диаметром 3 мм с измерительной силой 0.3 Н и диапазоном измерения от 0 до 75 мм. Система оснащена электрическими XY-столом с диапазоном перемещения 200x100 мм и Z-столом с диапазоном 75 мм.

Keyence IM-7030T подходит для применения в промышленности, строительстве и инженерных системах, где требуется точный контроль качества и измерение деталей. Система обеспечивает стабильную работу при высоких нагрузках и соответствует современным стандартам качества. Интерфейсы включают LAN (RJ-45) и 6 портов USB 2.0, а также внешний удаленный вход и выход OK/NG/FAIL/MEAS. Для хранения данных предусмотрен жесткий диск объемом 500 ГБ.

Система освещения включает телецентрическое прозрачное освещение, а также четырехсекционное многоугольное (электрическое) и щелевое кольцевое (электрическое) освещение с направленностью. Питание осуществляется от сети 100–240 В переменного тока, 50/60 Гц, с потребляемым током не более 430 ВА. Рабочая температура окружающей среды составляет от +10°C до 35°C, а влажность — от 20% до 80% RH без конденсации.
