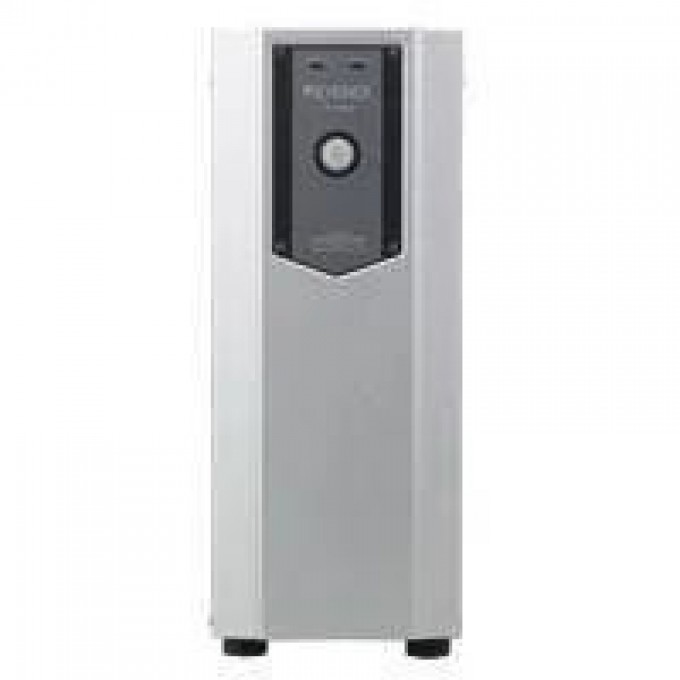

Измерительная система KEYENCE VK-X200K с конфокальной оптической системой VK-X200K-325608

Измерительная система Keyence VK-X200K представляет собой контроллер, разработанный для высокоточных измерений. Оборудование оснащено конфокальной оптической системой с пинхолом, что обеспечивает точность и надежность измерений. Система подходит для использования в различных отраслях промышленности, где требуется детальный анализ поверхностей и точные измерения.

Модель VK-X200K обладает диапазоном оптического зума от 1x до 8x и общим увеличением от 200x до 24000x. Диапазон измерения высоты составляет 7 мм с Z-разрешением 0.0005 мкм и повторяемостью 0.012 мкм. Разрешение дисплея при измерении ширины составляет 0.001 мкм с повторяемостью 0.02 мкм. Для измерений используется фиолетовый лазер с длиной волны 408 нм и максимальной выходной мощностью 0.95 мВт, соответствующий классу 2 лазерных продуктов.

Система оснащена 100 Вт галогенной лампой для оптического наблюдения и цветной CCD-камерой 1/3' с разрешением записи Super high resolution (3072x2304). Поддерживаются автоматические функции, такие как AAG (автоматическое усиление), автофокус, автоматическая установка верхнего/нижнего предела и настройки яркости двойного сканирования. Обработка данных осуществляется на специализированном ПК, поставляемом Keyence с операционной системой Windows 7 Professional Edition.

Измерительная система работает от сети переменного тока 100 до 240 В ±10 % при частоте 50/60 Гц, с максимальной потребляемой мощностью 450 ВА. Вес устройства составляет приблизительно 11 кг. Оборудование отличается энергоэффективностью и соответствует современным стандартам качества, обеспечивая стабильную работу и минимальные эксплуатационные затраты.

• Модель: VK-X200K;
• Тип: Контроллер;
• Оптический зум: 1x до 8x;
• Общее увеличение: 200x до 24000x;
• Оптическая система для наблюдения/измерения: Пинхольная конфокальная оптическая система;
• Диапазон измерения высоты: 7 мм;
• Z-разрешение: 0.0005 мкм;
• Повторяемость измерения высоты: 0.012 мкм;
• Разрешение дисплея ширины: 0.001 мкм;
• Повторяемость измерения ширины: 0.02 мкм;
• Количество пикселей памяти кадра: 2048 x 1536, 1024 x 768, 1024 x 64;
• Для монохромного изображения: 16 бит;
• Для цветного изображения: 8-бит для каждого RGB;
• Для измерения высоты: 24-бит;
• Частота кадров сканирования поверхности: 4 Гц до 120 Гц;
• Частота кадров линейного сканирования: 7900 Гц;
• Автоматические функции: AAG (автоматическое усиление), автофокус, автоматическая установка верхнего/нижнего предела, настройки яркости двойного сканирования;
• Длина волны измерительного лазера: Фиолетовый лазер, 408 нм;
• Максимальная выходная мощность лазера: 0.95 мВт;
• Класс лазера: Класс 2 (IEC 60825-1, FDA (CDRH) Part1040.10);
• Светоприемный элемент лазера: PMT (фотоэлектронный умножитель);
• Лампа источника света для оптического наблюдения: 100 Вт галогенная лампа;
• Элемент формирования изображения цветной камеры для оптического наблюдения: 1/3' цветной CCD датчик изображения;
• Разрешение записи: Super high resolution (3072x2304);
• Автоматическая настройка камеры: Усиление, выдержка;
• Блок обработки данных: Специализированный ПК, поставляемый KEYENCE с VK-X (ОС: Windows 7 Professional Edition);
• Напряжение питания: 100 до 240 В переменного тока ±10 %, 50/60 Гц;
• Потребляемая мощность: 450 ВА макс.;
• Вес: Приблизительно 11 кг.
