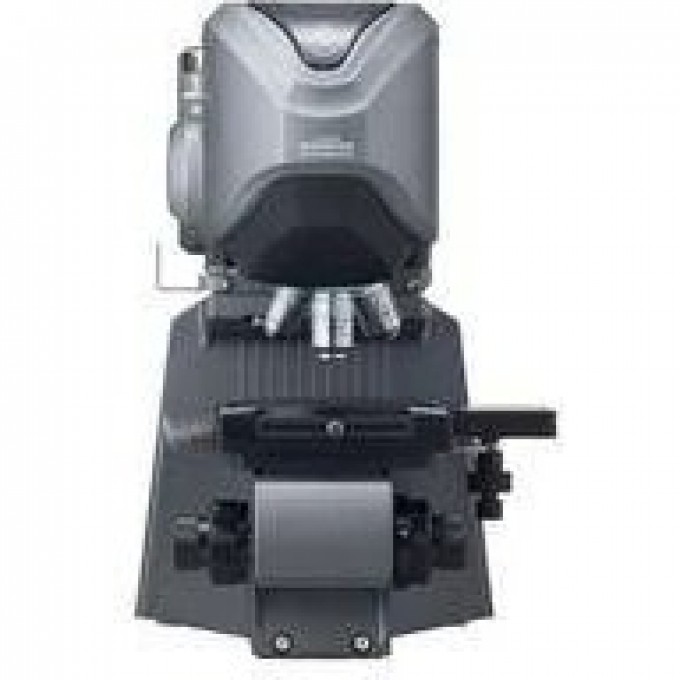

Измерительная система KEYENCE VK-X210 конфокальная VK-X210-325607

Измерительная система Keyence VK-X210 представляет собой конфокальную оптическую систему, предназначенную для высокоточных измерений в различных отраслях промышленности. Устройство обеспечивает общее увеличение от 200x до 24000x и использует фиолетовый лазер с длиной волны 408 нм для измерений. Система оснащена 100 Вт галогенной лампой для оптического наблюдения и цветной CCD-камерой с разрешением 3072x2304 пикселей.

Система VK-X210 способна измерять высоту в диапазоне до 7 мм с Z-разрешением 0.0005 мкм и повторяемостью 0.012 мкм. Разрешение измерения ширины составляет 0.001 мкм с повторяемостью 0.02 мкм. Встроенные автоматические функции включают автоусиление (AAG), автофокус, автоматическую настройку верхнего/нижнего предела и настройки яркости двойного сканирования. Блок обработки данных представляет собой специализированный ПК от KEYENCE с предустановленной ОС Windows 7 Professional Edition.

Данная измерительная система подходит для применения в научно-исследовательских лабораториях, на производстве полупроводников, в машиностроении и других областях, где требуется точный контроль геометрии и поверхностей. Она обеспечивает стабильную работу и минимальные эксплуатационные затраты, что подтверждается отзывами пользователей о долговечности и простоте эксплуатации.

В комплект поставки входит специализированный ПК с предустановленным программным обеспечением, включающим функции автофокуса, сдвига пикселей, HDR, RPD, AAG, автоматической настройки верхнего/нижнего предела, режима для начинающих, функции комментариев и отображения измерений/шкалы. Система работает от сети переменного тока 100-240 В, 50/60 Гц, с максимальным потреблением 450 ВА.

• Тип: Измерительный блок;
• Оптическое увеличение: 1x до 8x;
• Общее увеличение: 200x до 24000x;
• Оптическая система для наблюдения/измерения: Конфокальная оптическая система с диафрагмой;
• Диапазон измерения высоты: 7 мм;
• Z-разрешение: 0.0005 мкм;
• Повторяемость измерения высоты: 0.012 мкм;
• Разрешение измерения ширины: 0.001 мкм;
• Повторяемость измерения ширины: 0.02 мкм;
• Количество пикселей памяти кадра: 2048 x 1536, 1024 x 768, 1024 x 64;
• Для монохромного изображения: 16 бит;
• Для цветного изображения: 8 бит для каждого RGB;
• Для измерения высоты: 24 бит;
• Частота кадров (сканирование поверхности): От 4 Гц до 120 Гц;
• Частота кадров (линейное сканирование): 7900 Гц;
• Автоматические функции: AAG (автоматическое усиление), автофокус, автоматическая установка верхнего/нижнего предела, настройки яркости двойного сканирования;
• Источник лазерного излучения для измерений: Фиолетовый лазер, 408 нм;
• Максимальная выходная мощность лазера: 0.95 мВт;
• Класс лазера: Класс 2 (IEC 60825-1, FDA (CDRH) Part1040.10);
• Приемный элемент лазерного излучения: ФЭУ (фотоэлектронный умножитель);
• Источник света для оптического наблюдения: 100 Вт галогенная лампа;
• Цветная камера для оптического наблюдения: 1/3' цветной CCD датчик изображения;
• Разрешение записи: Сверхвысокое разрешение (3072x2304);
• Автоматическая регулировка камеры: Усиление, выдержка;
• Блок обработки данных: Специализированный ПК, поставляемый KEYENCE с VK-X (ОС: Windows 7 Professional Edition);
• Программное обеспечение: Автофокус, сдвиг пикселей, функция HDR, функция RPD, функция AAG, автоматическая установка верхнего/нижнего предела, режим для начинающих, функция комментариев, отображение измерений и шкалы;
• Напряжение питания: 100 до 240 В переменного тока ±10 %, 50/60 Гц;
• Потребляемая мощность: 450 ВА макс.;
• Вес: Прибл. 26 кг (измерительная головка отсоединена: прибл. 10 кг).
