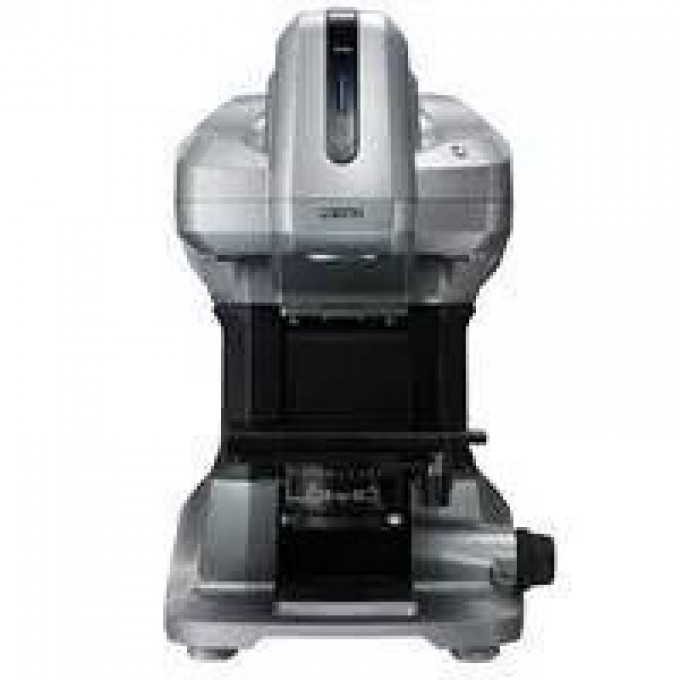

Измерительная система KEYENCE VR-3100 с 4-мегапиксельной монохромной CMOS камерой VR-3100-325620

Измерительная система Keyence VR-3100 представляет собой высокоточный оптический прибор, разработанный для бесконтактных измерений в различных отраслях промышленности. Система оснащена 4-мегапиксельной монохромной CMOS камерой и двойными телецентрическими линзами для получения четких и точных изображений. Она предназначена для использования с контроллером VR-3000K и обеспечивает высокую точность измерений.

Технические характеристики включают вертикальное измерение до 1.4 мм и горизонтальное измерение от 2.5 мм до 12 мм в зависимости от увеличения (от 25x до 160x на 15-дюймовом мониторе). Точность измерения высоты составляет ±3 мкм, а ширины — ±5 мкм в широкопольном режиме и ±2 мкм в режиме высокого увеличения. Система поддерживает функцию сшивки изображений (ручная по осям XY, Z) и имеет электрический ход стола по оси Z на 90 мм.

Система Keyence VR-3100 подходит для применения в машиностроении, электронике, производстве компонентов и других областях, где требуется высокая точность контроля качества и быстрый анализ геометрических параметров объектов. Благодаря возможности поворота на ±90° и наклона на ±30° или более, система обеспечивает гибкость при работе с различными образцами.

Источники света включают светодиодное кольцевое освещение (красный, зеленый, синий) для наблюдения и белый светодиод для измерения. Система работает от напряжения 100 до 240 В переменного тока с потребляемой мощностью 150 ВА. Рабочее расстояние составляет 75 мм, а диапазон рабочих температур — от +15 до +30 °C при относительной влажности от 35 до 80 % RH (без конденсации).

• Модель: VR-3100;
• Тип: Головка;
• Применимый контроллер: VR-3000K;
• Вертикальное измерение: 1.4 мм;
• Горизонтальное измерение (на 15' мониторе): от 2.5 мм (120x) до 12 мм (25x);
• Увеличение: от 1x до 4x;
• Точность измерения высоты: ±3 мкм;
• Точность измерения ширины: ±5 мкм (широкопольный режим), ±2 мкм (режим высокого увеличения);
• Функция сшивки: Ручная (XY, Z);
• Ход стола по оси Z: 90 мм (электрический);
• Поворот: ±90° (Θ стол);
• Наклон: ±30° или более;
• Рабочее расстояние: 75 мм;
• Элемент приема изображения: 4 мегапиксельная монохромная CMOS;
• Передающая линза: Двойная телецентрическая линза x2;
• Приемная линза: Двойная телецентрическая линза;
• Источники света: Светодиодное кольцевое освещение (красный, зеленый, синий) для наблюдения, белый светодиод для измерения;
• Размер изображения: 1024 x 768 пикселей, 2048 x 1536 пикселей;
• Напряжение питания: 100 до 240 VAC ±10 %, 50/60 Hz;
• Потребляемая мощность: 150 VA;
• Рабочая температура: +15 до +30 °C;
• Относительная влажность: 35 до 80 % RH (без конденсации);
• Вес: 22.5 кг.
