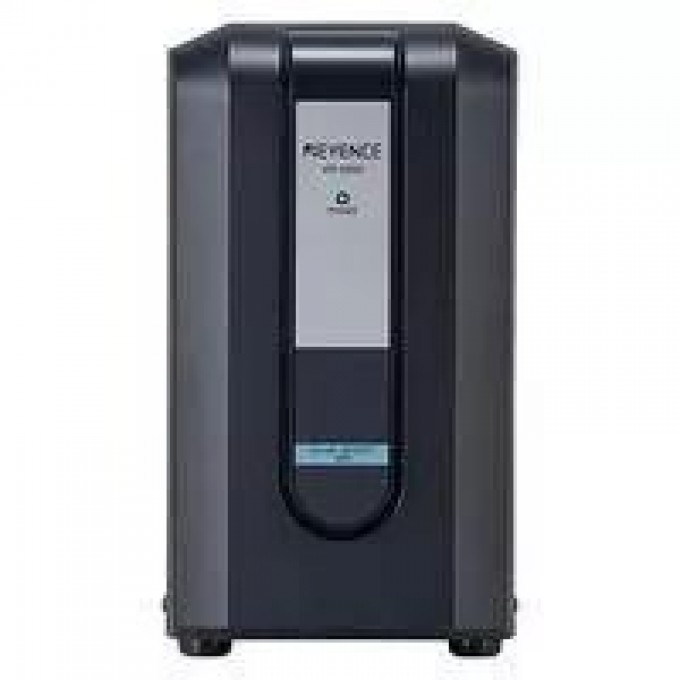

Измерительная система KEYENCE VR-5000 с диапазоном измерения высоты 10 мм и разрешением 0.1 мкм VR-5000-325626

Измерительная система Keyence VR-5000 представляет собой контроллер для бесконтактных 3D-измерений, разработанный для высокоточного анализа поверхности. Система совместима с измерительными головками VR-5200 и VR-5100, обеспечивая гибкость в применении. Она предназначена для использования в промышленности, строительстве и инженерных системах, где требуется стабильная работа и точные измерения.

Система оснащена моторизованным ходом по оси Z в 73 мм и способна выдерживать нагрузку до 4.5 кг. Рабочее расстояние составляет 75 мм. Для формирования изображения используется 4-мегапиксельный монохромный CMOS-элемент, а также двойные телецентрические линзы для передачи и приема. Источники света включают светодиодное кольцевое освещение (красный, синий, зеленый) для наблюдения и белый светодиод для измерения. Обработка данных осуществляется на специализированном ПК с ОС Windows 10 Pro.

Keyence VR-5000 обеспечивает диапазон измерения высоты до 10 мм при низком увеличении и 1 мм при высоком увеличении без Z-сшивки, с разрешением дисплея 0.1 мкм. Точность измерения высоты составляет ±2.5 мкм, а повторяемость — 0.4 мкм. Для измерения ширины повторяемость достигает 1 мкм при низком увеличении и 0.5 мкм при высоком, с точностью ±5 мкм и ±2 мкм соответственно. Система поддерживает функцию сшивки для расширения измеряемой области.

Система функционирует при напряжении питания от 100 до 240 В переменного тока (50/60 Гц) с максимальным потреблением 200 ВА. Условия эксплуатации включают температуру от +15 до 30 °C и относительную влажность от 35 до 80 % без конденсации. Приблизительный вес устройства составляет 4 кг.
