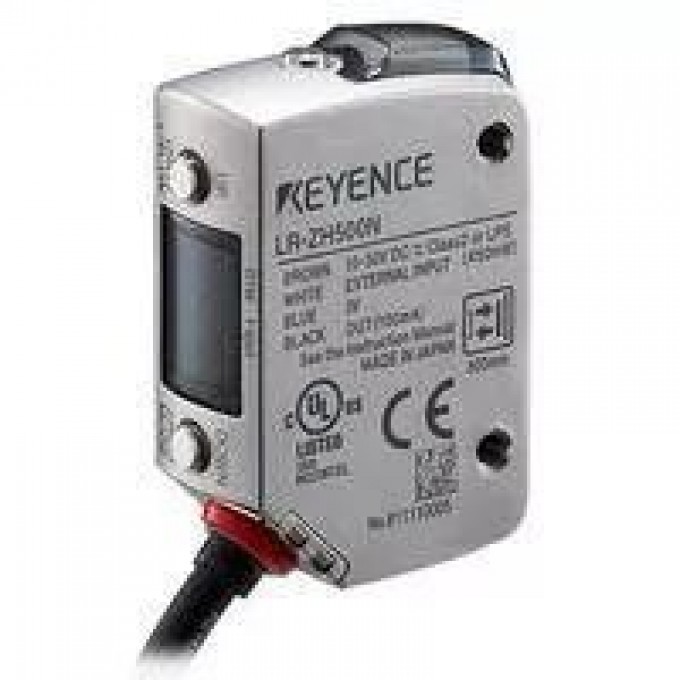

Лазерный датчик расстояния KEYENCE LR-ZH500N NPN мм прямоугольный LR-ZH500N-322577
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Лазерный датчик расстояния Keyence LR-ZH500N представляет собой универсальный компактный датчик на основе измерения расстояния. Модель LR-ZH500N имеет прямоугольный корпус и оснащена выходом NPN. Датчик предназначен для точного измерения расстояний в диапазоне от 35 до 500 мм и подключается с помощью кабеля длиной 2 метра.
Устройство использует красный лазер (660 нм) класса 2 (IEC60825-1) и класса II (FDA (CDRH) Part1040.10). Разрешение дисплея составляет от 1 до 5 мм, а диаметр лазерного пятна — около 3 мм. Время отклика выбирается из 1.5 мс, 10 мс или 50 мс. Датчик поддерживает функции таймера (OFF/ON delay/OFF delay/One-shot) и имеет защиту от обратного подключения питания, перегрузки по току, скачков напряжения и обратного подключения выхода. Рабочее напряжение составляет от 10 до 30 В постоянного тока.
Keyence LR-ZH500N подходит для применения в промышленности, строительстве и инженерных системах, где требуется надежное и точное бесконтактное измерение расстояния. Благодаря высокой степени защиты IP68, IP69K, NEMA 4X, 6P, 13, ECOLAB и Diversey, датчик может эксплуатироваться в сложных условиях с повышенной влажностью и пылью, а также выдерживать воздействие агрессивных моющих средств. Диапазон рабочих температур составляет от -10 до +50 °C.
В комплект поставки входят инструкция по эксплуатации, предупреждающая/сертификационная/идентификационная этикетка FDA и предупреждающие/пояснительные этикетки лазера. Корпус датчика выполнен из SUS316L, дисплей из PES, а крышка объектива из PMMA с устойчивым к царапинам покрытием. Уплотнения и кольцо разъема изготовлены из FKM. Вес устройства составляет около 110 грамм (включая кабель).
• Тип датчика: U.C.D. Function Distance based laser sensor;
• Форма корпуса: Прямоугольная;
• Тип выхода: NPN;
• Подключение: Кабель 2 м;
• Диапазон обнаружения: 35 до 500 мм;
• Стандартное отклонение обнаружения: 35-180 мм: 9 мм, 180-300 мм: 25 мм, 300-400 мм: 40 мм, 400-500 мм: 50 мм;
• Разрешение дисплея: 1 до 5 мм;
• Диаметр пятна: Прибл. ø3 мм;
• Время отклика: 1.5 мс / 10 мс / 50 мс (выбираемое);
• Тип источника света: Красный лазер (660 нм);
• Класс лазера: Class 2 (IEC60825-1), Class II (FDA (CDRH) Part1040.10);
• Индикаторы функций: 3-разрядный 7-сегментный дисплей (белый), индикатор выхода (желтый), индикатор DATUM (оранжевый), 1 точечный индикатор (зеленый);
• Таймер: OFF/ON delay/OFF delay/One-shot;
• Напряжение питания: 10 до 30 VDC;
• Потребляемая мощность: 450 мВт или менее;
• Управляющий выход: NPN Open collector, 30 VDC или менее, 100 мА или менее;
• Защита: От обратного подключения питания, перегрузки по току, скачков напряжения, обратного подключения выхода;
• Режим работы выхода: Light-ON / Dark-ON (выбираемый);
• Внешний вход: Калибровка времени входа, остановка излучения лазера;
• Степень защиты корпуса: IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB, Diversey;
• Сопротивление изоляции: 20 МОм или более (500 VDC);
• Освещенность: Лампа накаливания: 10,000 люкс или менее, Солнечный свет: 20,000 люкс или менее (на 250 мм);
• Рабочая температура: -10 до +50 °C (без замерзания);
• Температура хранения: -25 до +75 °C (без замерзания);
• Относительная влажность: 35 до 85 % RH (без конденсации);
• Выдерживаемое напряжение: 1,000 VAC, 50/60 Гц, 1 мин;
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z;
• Ударопрочность: 1,000 м/с2, 6 раз в каждом из направлений X, Y, Z;
• Материал: Корпус: SUS316L, Дисплей: PES, Крышка объектива: PMMA с устойчивым к царапинам покрытием, Уплотнения/Кольцо разъема: FKM;
• Комплектация: Инструкция, этикетки FDA, этикетки лазера;
• Вес: Прибл. 110 г (включая кабель).
