ХАРАКТЕРИСТИКИ
Weight
- Controller: 25.0 kg Head: 6.7 kg Console: 2.0 kg
Температура окружающей среды
- 0 до +40 °C
Type

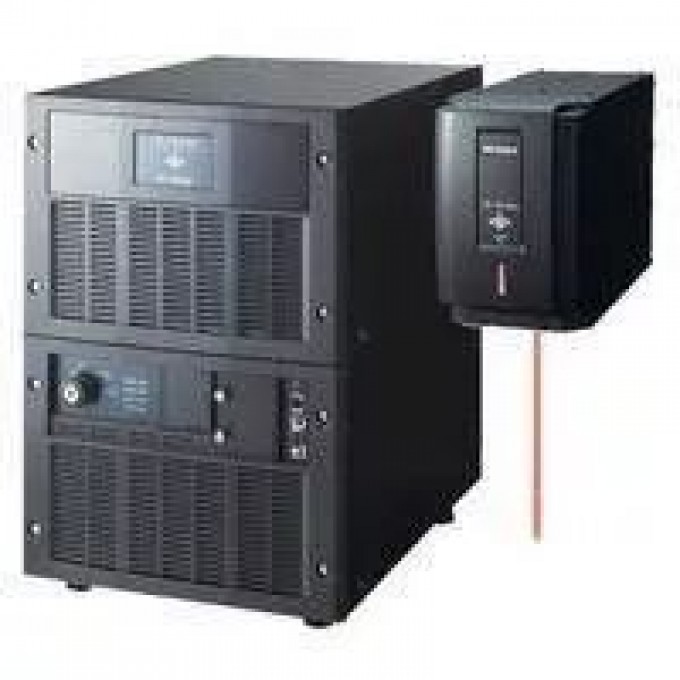

- Marking unit (Controller + Head) 50 W, Standard area
Environmental resistance Enclosure rating
- IP64 (Head)
Ambient temperature
- 0 to +40 °C
Тип
- Маркировочный блок (контроллер + головка)
Степень защиты
- IP64 (Головка)
Вес контроллера
- 25.0 кг
Console (sold separately)
- MC-P1
Marking method
- XYZ 3-axis simultaneous scanning method
Marking laser Type
- Yb: Fibre laser (Class 4 laser product, IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10*1 , GB7247.1)
Pulse frequency
- 60 to 120 kHz
Guide laser/Working distance pointer
- Semiconductor laser, Wavelength: 655 nm, Output: 1.0 mW (Class 2 laser product, IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10*1 , GB7247.1)
Marking area
- 125 ? 125 ? 42 mm
Standard working distance (±variable width)
- 168 mm (±21 mm)
Marking resolution
- 2 µm
Scan speed
- Max. 12000 mm/s
Character type Font
- Original font (numbers, letters, katakana, hiragana, kanji), User fonts, True Type fonts
Barcode
- CODE39, ITF, 2of5, NW7 (CODABAR), JAN, CODE128, EAN, UPC-A, UPC-E, CODE93
2D code
- QR code, Micro QR code/DataMatrix (ECC200/GS1 DataMatrix)
GS1 DataBar
- GS1 DataBar, GS1 DataBar CC-A, GS1 DataBar Stacked, GS1 DataBar Stacked CC-A, GS1 DataBar Limited, GS1 DataBar Limited CC-A, GS1 DataBar Truncated, GS1 DataBar Truncated CC-A
Logo image
- Custom character font and logo CAD data, BMP/JPEG/PNG/TIFF
Marking conditions Workpiece style
- Stationary/moving marking (constant speed/encoder)
Character size (marking height/width)
- 0.1 to 125 mm
No. of program blocks
- 256 blocks
I/O (Input/output)
- Terminal block I/O, MIL connector I/O
Interface
- RS-232C, USB 2.0, Ethernet (100BASE-TX/10BASE-T)*2
Head installation direction
- All directions
Head cable length
- 4.0 m
Cooling method
- Controller: Forced air cooling, Head: Natural air cooling
Rated voltage and power consumption
- Single-phase 100 to 120/200 to 240 VAC ±10 %, 50/60 Hz, Max. 750 VA
Overvoltage category
- II
Ambient temperature for storage
- 10 to +60 °C (No freezing)
Ambient humidity for storage
- 30 to 85 % RH (No condensation)
Метод маркировки
- XYZ 3-осевое одновременное сканирование
Тип лазера
- Yb: Волоконный лазер (Класс 4)
Частота импульсов
- 60 до 120 кГц
Рабочая область
- Стандартная
Стандартное рабочее расстояние
- 168 мм (±21 мм)
Разрешение маркировки
- 2 мкм
Скорость сканирования
- Макс. 12000 мм/с
Типы символов
- Оригинальный шрифт(цифры, буквы, катакана, хирагана, кандзи), Пользовательские шрифты, Шрифты True Type
Штрих-коды
- CODE39, ITF, 2of5, NW7 (CODABAR), JAN, CODE128, EAN, UPC-A, UPC-E, CODE93
2D-коды
- QR-код, Micro QR-код/DataMatrix (ECC200/GS1 DataMatrix)
Изображения логотипов
- Пользовательский шрифт символов и данные CAD логотипа, BMP/JPEG/PNG/TIFF
Условия маркировки
- Стационарная/движущаяся маркировка (постоянная скорость/энкодер)
Количество блоков программы
- 256 блоков
Направление установки головки
- Все направления
Длина кабеля головки
- 4.0 м
Метод охлаждения
- Контроллер: Принудительное воздушное охлаждение, Головка: Естественное воздушное охлаждение
Номинальное напряжение и потребляемая мощность
- Однофазное 100 до 120/200 до 240 В переменного тока ±10 %, 50/60 Гц, Макс. 750 ВА
Категория перенапряжения
- II
Размер символов (высота/ширина маркировки)
- 0.1 до 125 мм
Интерфейс
- RS-232C, USB 2.0, Ethernet (100BASE-TX/10BASE-T)
Температура хранения
- 10 до +60 °C (без замерзания)
Влажность хранения
- 30 до 85 % относительной влажности (без конденсации)
Область маркировки
- 125 × 125 × 42 мм
Входы/выходы
- Клеммная колодка I/O, MIL-разъем I/O
Количество зарегистрированных программ
- Макс. 2000 программ
No. of registered programs
- Max. 2000 programs
Applicable regulations
- EU directive (EMC directive, machinery directive, RoHS directive), EN standard (EN 55011, EN ISO 11553-1, EN 60204-1, EN 60825-1, EN 61000-6-2, EN 50581), CSA and UL standards (CAN/CSA C22.2 No. 61010-1-12, UL 61010-1), North America regulations (FCC Part 15B, ICES-001 Class A), China RoHS
Применимые нормы
- Директивы ЕС (ЭМС, машиностроение, RoHS), стандарты EN (EN 55011, EN ISO 11553-1, EN 60204-1, EN 60825-1, EN 61000-6-2, EN 50581), стандарты CSA и UL (CAN/CSA C22.2 No. 61010-1-12, UL 61010-1), нормы Северной Америки (FCC Part 15B, ICES-001 Class A), China RoHS
Направляющий лазер/Указатель рабочего расстояния
- Полупроводниковый лазер, Длина волны: 655 нм, Мощность: 1.0 мВт (Класс 2)
