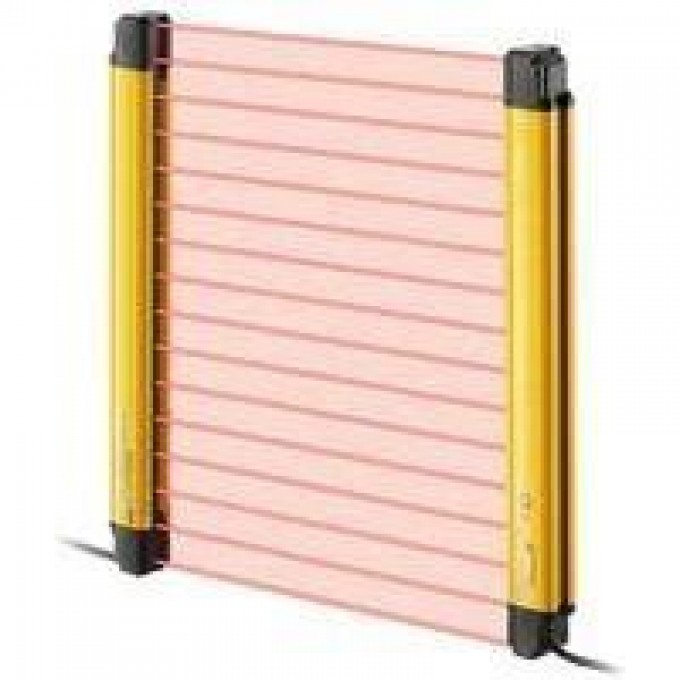

Датчик безопасности KEYENCE GL-R20H с возможностью обнаружения 25 мм и шагом лучей 20 мм GL-R20H-326006

Артикул: GL-R20H-326006

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Безопасности

Рабочая температура -

10 до +55 °C (без замерзания)

Environmental resistance Enclosure rating -

IP65/IP67 (IEC60529)

Материал корпуса -

Алюминий

Rating Power voltage -

24 VDC ±20%, ripple (P-P) 10% or less, Class 2

Vibration resistance -

10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 0.7 мм, 20 цикловX, Y, Z

Ambient light -

Incandescent lamp: 3,000 lux or less, Sunlight: 20,000 lux or less

Устойчивость к внешнему освещению -

Лампа накаливания: до 3,000 люкс, Солнечный свет: до 20,000 люкс

Overvoltage category -

Категория перенапряжения -

Operating ambient temperature -

10 to +55 °C (No freezing)

Max. load current -

500 mA*4

Leakage current -

Max. 200 µA

Max. capacitive load -

2.2 µF

Load wiring resistance -

Max. 2.5 ?

Residual voltage (during ON) -

Max. 2.5 V (with a cable length of 5 m)

EMI -

EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA

Safety -

IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE) IEC61496-2, EN61496-2, UL61496-2 (Type 4 AOPD) IEC61508, EN61508 (SIL3), IEC62061, EN62061 (SIL CL3) EN ISO13849-1:2015 (Category 4, PLe) UL508 UL1998

Storage temperature -

25 to +60 °C (No freezing)

Operating relative humidity -

15 to 85 % RH (No condensation)

Storage relative humidity -

15 to 95 % RH

Shock resistance -

100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions

Температура хранения -

25 до +60 °C (без замерзания)

Рабочая относительная влажность -

15 до 85 % RH (без конденсации)

Ударопрочность -

100 м/с² (прибл. 10 G), импульс 16 мс, 1,000 разX, Y, Z

OFF>ON -

52*2

Supplemental output (Non-safety-related output) AUX -

Transistor outputs. (PNP or NPN is determined by the cable type) Load current: Max. 50 mA, Residual voltage: Max. 2.5 V (with a cable length of 5 m)

Muting lamp output -

Incandescent lamp (24 VDC, 1 to 5.5 W) LED lamp (load current: 10 to 230 mA) can be connected

Material Main unit case -

Aluminium

Влажность хранения -

15 до 95 % RH

Synchronisation between the transmitter and receiver -

Optical synchronisation or Wire synchronisation (Determined by wiring)

Синхронизация между передатчиком и приемником -

Оптическая или проводная (определяется проводкой)

Материал передней крышки -

Поликарбонат, SUS304

Protection circuit -

Reverse current protection, short-circuit protection for each output, surge protection for each output

Дистанция обнаружения -

0.2 до 15 м

Степень защиты IP -

IP65/IP67 (IEC60529)

Effective aperture angle -

Max. ±2.5° (When operating distance is 3 m or more)

Light source -

Infrared LED (870 nm)

Detection capability -

O25 mm

Receiver -

Weight Transmitter -

550 g

Источник света -

Инфракрасный LED (870 нм)

Максимальный ток нагрузки -

500 мА

Вес передатчика -

550 г

Ток утечки -

Макс. 200 мкА

Максимальная емкостная нагрузка -

2.2 мкФ

Сопротивление проводки нагрузки -

Макс. 2.5 Ом

Beam axis spacing/Lens diameter -

20 mm / o5

Upper case/lower case -

Nylon (GF 30%)

Front cover -

Polycarbonate, SUS304

Эффективный угол апертуры -

Макс. ±2.5° (при рабочем расстоянии 3 м и более)

Время отклика (OFF>ON) -

52 мс

Электромагнитная совместимость (EMI) -

EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA

Стандарты безопасности -

IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE), IEC61508, EN61508 (SIL3), EN ISO13849-1:2015 (Category 4, PLe)

Detecting distance -

0.2 to 15 m*1

Защитные цепи -

Защита от обратного тока, короткого замыкания, перенапряжения для каждого выхода

Возможность обнаружения -

25 мм

Шаг оси луча/Диаметр линзы -

20 мм / 5 мм

Остаточное напряжение (при ON) -

Макс. 2.5 В (при длине кабеля 5 м)

Выход лампы отключения -

Лампа накаливания (24 В DC, 1-5.5 Вт), LED лампа (10-230 мА)

Материал верхней/нижней крышки -

Нейлон (GF 30%)

Detection mode -

Turns on when no interruptions are present in the detection zone

Режим обнаружения -

Включается при отсутствии прерываний в зоне обнаружения

All blocked>ON -

71.9*3

Optical synchronisation system (Channel A or B) ON>OFF -

8.8

Light interference prevention function -

Prevents mutual interference in up to two GL-R systems. Optical synchronization: prevented by Channel A and B with setting switch Wire synchronization: prevented automatically

Control output (OSSD output) Output -

2 transistor outputs. (PNP or NPN is determined by the cable type)

OFF state voltage -

Max. 2.0 V (with a cable length of 5 m)

When using an NPN output cable -

ON voltage: 0 to 3 V OFF voltage: Open or 10 V or more Up to the power voltage Short circuit current: Approx. 2.5 mA (Approx. 10 mA with EDM input only)

Время отклика (All blocked>ON) -

71.9 мс

Функция предотвращения световых помех -

Предотвращает взаимные помехи до двух систем GL-R

Напряжение в состоянии OFF -

Макс. 2.0 В (при длине кабеля 5 м)

Дополнительный выход (AUX) -

Транзисторные выходы (PNP или NPN), макс. ток 50 мА

Выход управления (OSSD) -

2 транзисторных выхода (PNP или NPN)

Время отклика (Optical synchronisation system (Channel A or B) O -

8.8 мс

Модель -

GL-R20H

ОПИСАНИЕ

Датчик безопасности Keyence GL-R20H представляет собой устройство, предназначенное для обеспечения безопасности в промышленных и инженерных системах. Данная модель произведена брендом Keyence и имеет возможность обнаружения объектов диаметром от 25 мм. Шаг оси луча составляет 20 мм, что позволяет эффективно контролировать заданную зону.

Устройство оснащено инфракрасным светодиодом (870 нм) в качестве источника света и способно обнаруживать объекты на расстоянии от 0.2 до 15 метров. Режим обнаружения активируется при отсутствии прерываний в зоне обнаружения. Датчик поддерживает оптическую или проводную синхронизацию между передатчиком и приемником, а также функцию предотвращения световых помех для стабильной работы в условиях до двух систем GL-R.

Датчик безопасности GL-R20H имеет два транзисторных выхода управления (OSSD), которые могут быть сконфигурированы как PNP или NPN в зависимости от типа кабеля. Максимальный ток нагрузки составляет 500 мА. Устройство соответствует стандартам безопасности IEC61496-1 (Type 4 ESPE) и EN ISO13849-1:2015 (Category 4, PLe), что подтверждает его пригодность для использования в критически важных системах.

Питание датчика осуществляется от источника 24 В постоянного тока с допуском ±20%. Корпус выполнен из алюминия, а передняя крышка из поликарбоната и SUS304, обеспечивая степень защиты IP65/IP67. Датчик устойчив к вибрациям (10-55 Гц, двойная амплитуда 0.7 мм) и ударам (100 м/с², 1000 раз в каждом направлении). Рабочая температура составляет от -10 до +55 °C, что позволяет использовать его в различных условиях.
