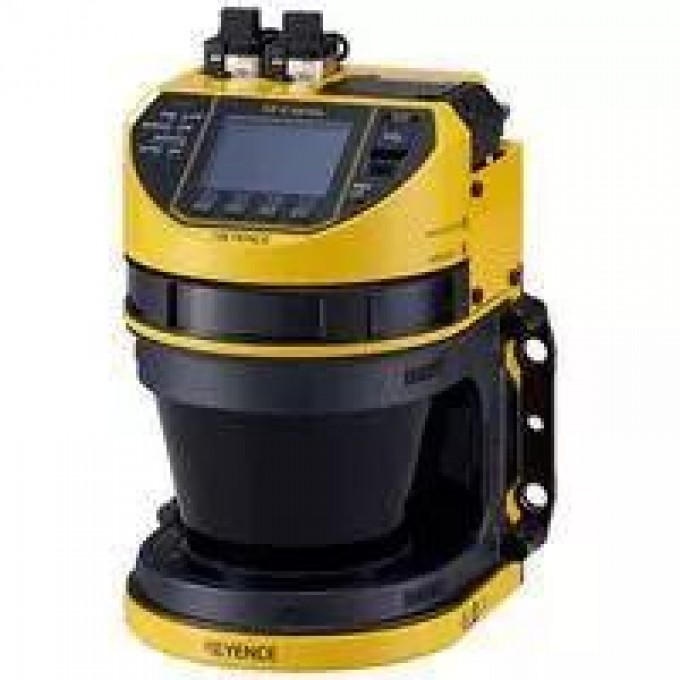

Датчик безопасности KEYENCE SZ-V32N сетевой SZ-V32N-325959

Артикул: SZ-V32N-325959

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Безопасности

Weight -

Approx. 2,300 g

Минимальный обнаруживаемый объект -

Диаметр: 20, 30, 40, 50, 70, 150 мм (зависит от настроек)

Вес -

Прибл. 2,300 г

Рабочая температура -

10 до +50 °C (без замерзания)

Type -

Network Type

Environmental resistance Enclosure rating -

IP65 (IEC60529)

Тип -

Сетевой

Степень защиты -

IP65 (IEC60529)

Vibration resistance -

10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions

Виброустойчивость -

10-55 Гц, двойная амплитуда 0.7 мм, 20 цикловX, Y, Z

Ambient light -

Incandescent lamp: 1,500 lux or less*17

Тип источника света -

Инфракрасный лазерный диод

Длина волны -

905 нм

Потребляемая мощность -

13.4 Вт (без нагрузки), 50.8 Вт (с нагрузкой)

Operating ambient temperature -

10 to +50 °C (No freezing)

Display -

QVGA 2.2 inch colour LCD

Дисплей -

QVGA 2.2 дюйма цветной LCD

Detection capability Minimum detectable object size -

Diameter: 20, 30, 40, 50, 70, 150 mm (depends on the setting), Reflectance: 1.8% min., Speed: 1.6 m/s max.*2

Detectable angle -

190° (-5° to 185°)

Scan Cycle B -

84 ms (2 scans) to 672 ms (16 scans)*3*4

Scan Cycle C -

88 ms (2 scans) to 704 ms (16 scans)*3*4

High Speed Mode Scan Cycle A -

80 ms (2 scans) to 640 ms (16 scans)*3*4

Response time (OFF to ON) -

Response time of ON to OFF + 150 ms

Protection zone Minimum detectable object size: 70 / 150 mm -

Standard Mode: 8.4 m / High Speed Mode: 5.7 m

Minimum detectable object size: 50 mm -

Standard Mode: 25 m / High Speed Mode: 21 m*5

Minimum detectable object size: 40 mm -

Standard Mode: 24 m / High Speed Mode: 20 m*5

Minimum detectable object size: 30 mm -

Standard Mode: 23 m / High Speed Mode: 18 m*5

Minimum detectable object size: 20 mm -

Standard Mode: 21 m / High Speed Mode: 15 m*5

Warning zone Minimum detectable object size: 70 / 150 mm -

Standard Mode: 26 m / High Speed Mode: 23 m*5

Additional safety distance -

100 mm*6

Maximum measurement distance -

60 m*7

Maximum number of banks -

Max. 32 banks*8

Multiple scanner heads -

Max. 3

Camera -

Light source Type, wavelength -

Infrared laser diode, 905 nm

Laser class IEC -

Class 1 IEC / EN 60825-1

FDA -

Class 1 FDA 21 CFR 1040.10, 1040.11 (Laser Notice No.50)*10

JIS -

Class 1 JIS C6802

Control output (OSSD output) Output type -

PNP or NPN transistor output (settings configurable with SZ-V Configurator)

Number of outputs -

4 outputs

Max. load current -

50 mA

Residual voltage -

Max. 2.5 V (with a cable length of 5 m)

OFF-state voltage -

Max. 2.0 V (with a cable length of 5 m)

Leakage current -

Max. 1 mA*12

Max. capacitive load -

2.2 µF (with a load resistance of 100 ?)

Load wiring resistance -

Max. 2.5 ?

Input (safety-related) PNP -

ON-voltage: 10 to 30 V, OFF-voltage: Open or 0 to 3 V, Short-circuit current: Approx. 2.5 mA (EDM input: Approx. 10 mA)

NPN -

ON-voltage: 0 to 3 V, OFF-voltage: Open or 10 V to Power voltage, Short-circuit current: Approx. 2.5 mA (Approx. 10 mA for EDM)

Non safety-related output (AUX output) Output type -

Transistor output (PNP or NPN, settings configurable with SZ-V Configurator)

Residual voltage (during ON) -

Max. 2.5 V (with a cable length of 5 m)

Interface USB -

USB 2.0

Cable length Power cable -

30 m or less*13

Connection cable -

20 m or less each*14

EMI -

EN55011 Class A, FCC Part15B Class A, ICES-003 Class A

Safety -

IEC61496-1, EN61496-1, UL61496-1 (Type3 ESPE), IEC61496-3, EN61496-3 (Type3 AOPDDR), IEC61508, EN61508, IEC62061, EN62061 (SIL2/SILCL2), EN ISO13849-1:2015 (PLd, Category3), IEC61784-3-3, UL508, UL1998, CSA C22.2 No.14, CSA C22.2 No.0.8

Rating Power consumption -

13.4 W (without load), 50.8 W (with load)*16

Power voltage -

When using a converter power supply: 24 VDC ±10 %, Ripple (P-P) 10 % or less When using a battery: 24 VDC +20 % /-30 %

Storage temperature -

25 to +60 °C (No freezing)

Operating relative humidity -

35 to 85 % RH (No condensation)

Storage relative humidity -

35 to 95 % RH

Shock resistance -

100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions

Window -

Polycarbonate, PEI

Indicator part -

Display unit case -

Magnesium, PPS, Polycarbonate

System memory -

Aluminum, PPE

Угол обнаружения -

190° (-5° до 185°)

Время отклика (OFF to ON) -

Время отклика ON to OFF + 150 мс

Максимальное расстояние измерения -

60 м

Максимальное количество банков -

Тип выходного сигнала (OSSD) -

PNP или NPN транзисторный

Количество выходов (OSSD) -

Максимальный ток нагрузки (OSSD) -

50 мА

Температура хранения -

25 до +60 °C (без замерзания)

Ударопрочность -

100 м/с2 (прибл. 10 G), импульс 16 мс, 1,000 разX, Y, Z

Материал окна -

Поликарбонат, PEI

Материал корпуса дисплея -

Магний, PPS, Поликарбонат

Connector -

RJ45 (IP65 connector) 2 ports

Ethernet Standard -

IEEE802.3u (100BASE-TX)

Стандарт Ethernet -

IEEE802.3u (100BASE-TX)

Разъем Ethernet -

RJ45 (IP65) 2 порта

Электромагнитная совместимость (EMI) -

EN55011 Class A, FCC Part15B Class A, ICES-003 Class A

Стандарты безопасности -

Освещенность -

Лампа накаливания: 1,500 люкс или менее

Transmission rate -

100 Mbps

Cable -

Category5 or higher STP (Shielded Twisted Pair) or UTP (Unshielded Twisted Pair) cable

Класс лазера (FDA) -

Class 1 FDA 21 CFR 1040.10, 1040.11

Интерфейс USB -

USB 2.0

Класс лазера (IEC) -

Class 1 IEC / EN 60825-1

Дополнительное безопасное расстояние -

100 мм

Влажность при хранении -

35 до 95 % RH

Влажность при эксплуатации -

35 до 85 % RH (без конденсации)

Muting lamp -

Connectable to incandescent lamp (24 VDC, 1 to 5.5 W) and LED lamp (load current: 10 to 230 mA)

Networking/data output -

PROFIsafe, PROFINET, EtherNet/IPTM, UDP

Ethernet cable -

100 m or less*15

Цикл сканирования (режим B) -

84 мс (2 сканирования) до 672 мс (16 сканирований)

Цикл сканирования (режим C) -

88 мс (2 сканирования) до 704 мс (16 сканирований)

Цикл сканирования (высокоскоростной режим A) -

80 мс (2 сканирования) до 640 мс (16 сканирований)

Зона защиты (мин. объект 70/150 мм) -

Стандартный режим: 8.4 м / Высокоскоростной режим: 5.7 м

Зона защиты (мин. объект 50 мм) -

Стандартный режим: 25 м / Высокоскоростной режим: 21 м

Зона защиты (мин. объект 40 мм) -

Стандартный режим: 24 м / Высокоскоростной режим: 20 м

Зона защиты (мин. объект 30 мм) -

Стандартный режим: 23 м / Высокоскоростной режим: 18 м

Зона защиты (мин. объект 20 мм) -

Стандартный режим: 21 м / Высокоскоростной режим: 15 м

Зона предупреждения (мин. объект 70/150 мм) -

Стандартный режим: 26 м / Высокоскоростной режим: 23 м

Количество сканирующих головок -

До 3

Класс лазера (JIS) -

Class 1 JIS C6802

Остаточное напряжение (OSSD) -

Макс. 2.5 В

Напряжение в состоянии OFF (OSSD) -

Макс. 2.0 В

Ток утечки (OSSD) -

Макс. 1 мА

Максимальная емкостная нагрузка (OSSD) -

2.2 мкФ

Сопротивление нагрузки (OSSD) -

Макс. 2.5 Ом

Вход (PNP) -

ON-напряжение: 10-30 В, OFF-напряжение: Open или 0-3 В

Вход (NPN) -

ON-напряжение: 0-3 В, OFF-напряжение: Open или 10 В до напряжения питания

Тип выходного сигнала (AUX) -

Транзисторный (PNP или NPN)

Остаточное напряжение (AUX) -

Макс. 2.5 В

Лампа мутирования -

Лампа накаливания (24 VDC, 1-5.5 Вт), LED лампа (10-230 мА)

Скорость передачи Ethernet -

100 Мбит/с

Кабель Ethernet -

Category5 или выше STP/UTP

Сетевые протоколы -

PROFIsafe, PROFINET, EtherNet/IPTM, UDP

Длина кабеля питания -

30 м или менее

Длина соединительного кабеля -

20 м или менее

Длина кабеля Ethernet -

100 м или менее

Материал системной памяти -

Алюминий, PPE

Модель -

SZ-V32NSZ-V32N*1

ОПИСАНИЕ

Датчик безопасности Keyence SZ-V32N представляет собой сетевое устройство, разработанное для контроля зон повышенной опасности. Модель SZ-V32N*1 обеспечивает обнаружение объектов с минимальным размером от 20 до 150 мм в зависимости от настроек, с максимальной скоростью 1.6 м/с. Устройство оснащено QVGA 2.2-дюймовым цветным LCD-дисплеем для удобства настройки и мониторинга.

Датчик использует инфракрасный лазерный диод с длиной волны 905 нм и соответствует классу лазерной безопасности Class 1 по стандартам IEC/EN 60825-1 и FDA 21 CFR 1040.10. Угол обнаружения составляет 190° (-5° до 185°). Время отклика (OFF to ON) равно времени отклика ON to OFF + 150 мс. Зона защиты достигает 25 м для объектов 50 мм в стандартном режиме, а зона предупреждения – 26 м для объектов 70/150 мм. Максимальное расстояние измерения составляет 60 м.

Устройство поддерживает до 32 банков настроек и до 3 сканирующих головок. Выходные сигналы OSSD могут быть настроены как PNP или NPN транзисторные, с 4 выходами и максимальным током нагрузки 50 мА. Датчик оснащен интерфейсами USB 2.0 и Ethernet (IEEE802.3u, 100BASE-TX) с двумя портами RJ45 (IP65). Поддерживаются сетевые протоколы PROFIsafe, PROFINET, EtherNet/IPTM, UDP. Степень защиты корпуса IP65 обеспечивает надежную работу в промышленных условиях при температуре от -10 до +50 °C.

Датчик безопасности Keyence SZ-V32N соответствует множеству международных стандартов безопасности, включая IEC61496-1, EN61496-1 (Type3 ESPE), IEC61508 (SIL2/SILCL2) и EN ISO13849-1:2015 (PLd, Category3). Потребляемая мощность составляет 13.4 Вт без нагрузки и 50.8 Вт с нагрузкой. Питание осуществляется от 24 В постоянного тока. Корпус выполнен из магния, PPS и поликарбоната, окно – из поликарбоната и PEI.
