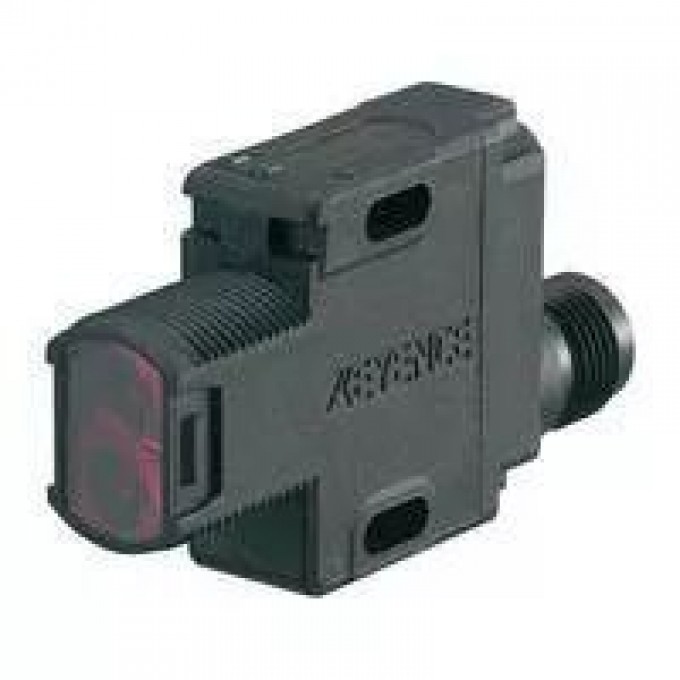

Датчик фотоэлектрический диффузного отражения KEYENCE PZ-G101CB с резьбовым креплением PZ-G101CB-322903
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Фотоэлектрический датчик Keyence PZ-G101CB является компонентом для систем автоматизации, разработанным брендом Keyence. Модель PZ-G101CB относится к типу диффузных отражательных датчиков с узким полем зрения и резьбовым корпусом. Он предназначен для обнаружения объектов на расстоянии до 200 мм, используя красный светодиод в качестве источника света.
Датчик оснащен биполярным выходом (NPN+PNP) и подключается через разъем M12. Время отклика составляет 500 мкс, а режим работы (LIGHT-ON/DARK-ON) выбирается переключателем. Чувствительность регулируется однооборотным триммером. Устройство имеет индикаторы состояния: оранжевый светодиод для выхода и зеленый для стабильной работы. Защита включает в себя обратную полярность, защиту от перегрузки по току и поглотитель перенапряжений. Функция автоматической разной частоты позволяет использовать до двух устройств без взаимных помех.
Корпус датчика изготовлен из армированного стекловолокном PBT, а линза — из полиарилата (PAR), обеспечивая степень защиты IP67/NEMA: 4A, 6, 12/DIN: IP69K. Датчик работает от напряжения 10 до 30 В постоянного тока и потребляет не более 34 мА. Он выдерживает температуру окружающей среды от -20 до +55 °C и относительную влажность от 35 до 85 % RH. Устойчивость к вибрациям составляет 10-55 Гц с двойной амплитудой 1.5 мм, а к ударам — 1000 м/с².
В комплект поставки входит инструкция по эксплуатации и одна гайка M18 для резьбовых моделей. Датчик Keyence PZ-G101CB подходит для применения в промышленных условиях, где требуется надежное и точное обнаружение объектов с минимальными эксплуатационными затратами.
• Тип: диффузный отражательный с узким полем зрения;
• Форма: резьбовая;
• Выход: биполярный (NPN+PNP);
• Подключение: разъем M12;
• Расстояние срабатывания: 200 мм;
• Диаметр пятна: около 5 мм (на расстоянии 100 мм);
• Источник света: красный светодиод;
• Регулировка чувствительности: однооборотный триммер (230°);
• Время отклика: 500 мкс;
• Режим работы: LIGHT-ON/DARK-ON (выбирается переключателем);
• Индикаторы: оранжевый LED для выхода, зеленый LED для стабильной работы;
• Выход управления: открытый коллектор, 30 В макс., 100 мА макс., остаточное напряжение 1 В макс.;
• Защитные цепи: обратная полярность, защита от перегрузки по току, поглотитель перенапряжений;
• Подавление помех: до 2 устройств (с функцией автоматической разной частоты);
• Момент затяжки: резьбовые модели (передняя часть M18): 1.0 Н·м макс., (боковая часть с прорезью): 0.5 Н·м макс.;
• Напряжение питания: 10 до 30 В постоянного тока, включая пульсации (P-P) 10 %;
• Потребляемый ток: 34 мА или менее;
• Степень защиты корпуса: IEC: IP67/NEMA: 4A, 6, 12/DIN: IP69K;
• Окружающее освещение: лампа накаливания: 5,000 люкс макс., солнечный свет: 20,000 люкс макс.;
• Температура окружающей среды: от -20 до +55 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z;
• Ударопрочность: 1,000 м/с², 6 раз в каждом из направлений X, Y, Z;
• Материал корпуса, гайки M18: армированный стекловолокном PBT;
• Материал линзы: полиарилат (PAR);
• Материал триммера: армированный стекловолокном полиамид (PA);
• Подключение корпуса: винт: никелированное железо и цинк, уплотнение: нитрил-бутадиеновый каучук (NBR);
• Аксессуары: инструкция по эксплуатации, гайка M18 x 1 шт.;
• Вес: резьбовые модели с разъемом: около 15 г.
