ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- 0 to +40 °C
Weight

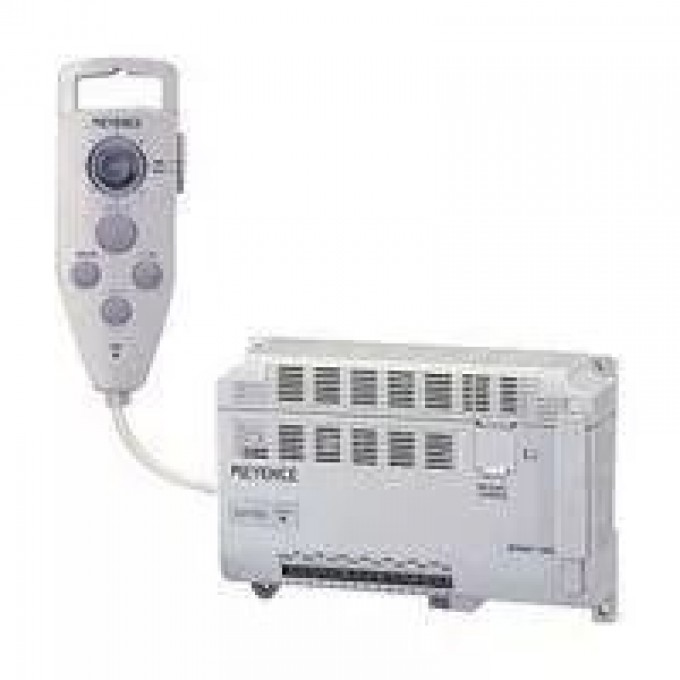

- Controller: Approx. 400 g, Remote control console: Approx. 160 g
Вес
- Контроллер: прибл. 400 г, Пульт дистанционного управления: прибл. 160 г
Рабочая температура
- 0 до +40 °C
Type
- Separate monitor type
Relative humidity
- 35 to 85 % RH (No condensation)
Относительная влажность
- 35 до 85 % относительной влажности (без конденсации)
Control output
- PNP: 9, 50 mA max. (30 V max.)
Rating Power voltage
- 24 VDC ±10 %
Current consumption
- 700 mA
Управляющий выход
- PNP: 9, макс. 50 мА (макс. 30 В)
Напряжение питания
- 24 В постоянного тока ±10%
Потребляемый ток
- 700 мА
No. of pixels
- 508 (H) x 480 (V): 240,000 pixels
Process cycle
- 30 c/s (Varies depending on the setting.)
Binary level
- Colour binary conversion processing by colour extraction or colour shade processing
Program registration
- 16 programs (8 programs when two cameras are used) Programs are externally selectable
No. of registered screens
- 16 screens (1 screen/program or 2 screens/program)
Absolute position detection
- 4/program, Window shape: square
Inspection mode Width measurement
- 8/program, Window shape: square
Count
- 8/program, Window shape: square/circle
Flaw detection
- 8/program, Window shape: square/circle/circumference/arc
Point sensor
- 8/program, 8 points/window
Center-of-gravity
- 8/program, Window shape: square/circle
Adjustment Position adjustment
- Colour shade search/line sensor/colour binary processing (Centre of gravity, principal axis angle, X-/Y-axis direction, ±180° rotation)
Illumination adjustment
- 1 illumination adjustment window/program (2/program when 2 cameras are used.)
Pre-processing (Filter function)
- Expand/shrink/median/average/edge emphasis/edge extraction/shading/brightness up/tint up/invert
Auto-sequence
- Continuous processing of 4 programs max. (Up to 32 inspectionscan be continuously processed)
Data calculation
- Unit conversion (pixel, mm, inch) + Offset
Setup menu
- Save parameter upon setting
Control input External trigger
- 1 (Non-voltage input)
Program selection
- Data input (x4), 16 programs selectable (Non-voltage input)
Continuous detection
- Detection is continued without an external trigger when the program No. is changed while CONT input is on. (Non-voltage input)
Screen registration
- 2. Screens are registered by a trigger signal while REC input is on. (Non-voltage input)
Display/output window selection
- Data input (x3), 8 windows selectable (Non-voltage input)
LCD monitor Panel
- Not provided
Memory card
- Compact Flash memory
Video output
- Conforming to NTSC system
RS-232C interface
- 1 ch, numerical value output and control input/output (Baud rate: 38,400 bps max. selectable)
Numerical value output
- Binary 13 bits, 10 mA max. (30 V max.)
Analogue output
- 0 to 4 V output, output impedance: 100 ?
Display language
- Japanese/English selectable
Количество пикселей
- 240 000 (508 (Г) x 480 (В))
Цикл обработки
- 30 кадров/с (зависит от настроек)
Регистрация программ
- 16 программ (8 с двумя камерами), внешне выбираемые
Количество зарегистрированных экранов
- 16 экранов (1 экран/программа или 2 экрана/программа)
Расчет данных
- Преобразование единиц (пиксели, мм, дюймы) + смещение
Сохранение экрана
- 8 экранов
Меню настройки
- Сохранение параметров при настройке
Карта памяти
- Compact Flash
Видеовыход
- Соответствует системе NTSC
Интерфейс RS-232C
- 1 канал, вывод числовых значений и вход/выход управления (скорость до 38 400 бит/с)
Аналоговый выход
- 0 до 4 В, выходное сопротивление: 100 Ом
Язык дисплея
- Японский/Английский
Входы
- 2 входа для камер; 1 внешний триггер (беспотенциальный); Выбор программы (x4, 16 программ, беспотенциальный); Непрерывное обнаружение (беспотенциальный); Регистрация экрана (беспотенциальный); Выбор окна дисплея/выхода (x3, 8 окон, беспотенциальный)
Уровень бинаризации
- Обработка цветного бинарного изображения путем извлечения цвета или обработки оттенков
Режимы инспекции
- Обнаружение абсолютного положения (4/программа, квадратное окно); Измерение ширины (8/программа, квадратное окно); Подсчет (8/программа, квадратное/круглое окно); Обнаружение дефектов (8/программа, квадратное/круглое/окружность/дуга); Точечный датчик (8/программа, 8 точек/окно); Центр тяжести (8/программа, квадратное/круглое окно)
Настройка положения
- Поиск оттенков цвета/линейный датчик/обработка цветного бинарного изображения (центр тяжести, угол главной оси, направлениеосям X/Y, вращение ±180°)
Регулировка освещения
- 1 окно регулировки освещения/программа (2/программа с двумя камерами)
Предварительная обработка (функция фильтра)
- Расширение/сжатие/медианный/средний/усиление краев/извлечение краев/затенение/повышение яркости/повышение оттенка/инверсия
Автоматическая последовательность
- Непрерывная обработка до 4 программ (до 32 инспекций)
Панель LCD монитора
- Не предусмотрена
Выход числовых значений
- Бинарный 13 бит, макс. 10 мА (макс. 30 В)
