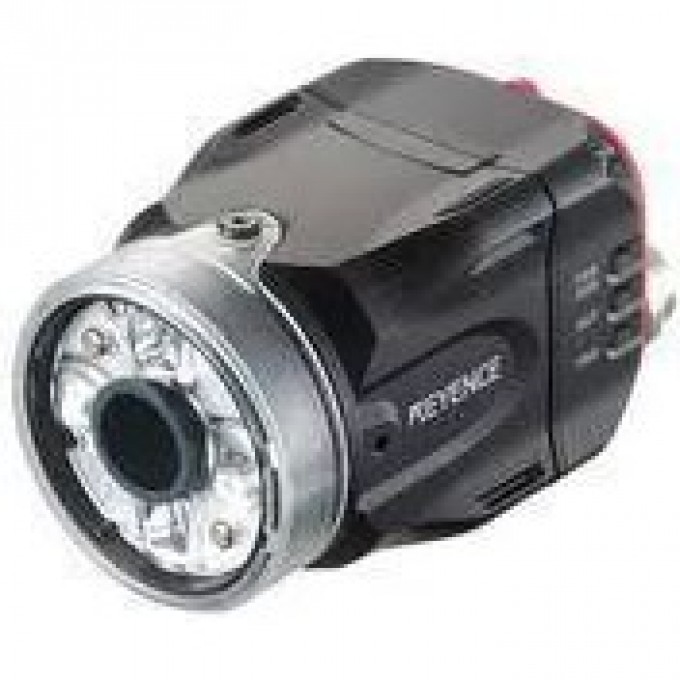

Датчик идентификации KEYENCE IV-H500CA Standard distance IV-H500CA-324118

Артикул: IV-H500CA-324118

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Weight

- Approx. 270 g

Вес

- Приблизительно 270 г

Рабочая температура

- 0 до +50 °C (без замерзания)

Type

- Standard distance

Environmental resistance Enclosure rating

- IP67*10

Ambient temperature

- 0 to +50 °C (No freezing)

Relative humidity

- 35 to 85 % RH (No condensation)

Material

- Main unit case: Aluminium die-casting, Packing: NBR, Front cover: Acrylic, Mounting adapter: POM

Степень защиты

- IP67

Относительная влажность

- 35 до 85 % RH (без конденсации)

Rating Power voltage

- 24 VDC ±10 % (including ripple)

Current consumption

- 0.6 A or less

Vibration resistance

- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions*11

Потребляемый ток

- 0.6 А или менее

Виброустойчивость

- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z

Shock resistance

- 500 m/s2, 3 times in each of 6 directions*11

Ударопрочность

- 500 м/с2, 3 раза в каждом из 6 направлений

Материал

- Корпус: литой алюминий, уплотнение: NBR, передняя крышка: акрил, монтажный адаптер: POM

Тип датчика

- Standard distance

Input type

- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)

Output type

- Open collector output NPN/PNP is switchable, N.O./N.C. is switchable For open collector NPN output: Maximum rating 26.4 V 50 mA, remaining voltage 1.5 V or lower For open collector PNP output: Maximum rating 26.4 V 50 mA, remaining voltage 2 V or lower

Connector

- M12 4pin connector*9

Тип входа

- Безвольтный/вольтный (переключаемый)

Тип выхода

- Открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый)

Installed distance

- 50 to 500 mm

View

- Installed distance 50 mm: 25 (H) x 18 (V) mm to installed distance 500 mm: 210 (H) x 157 (V) mm

Image sensor Type

- 1/3 inch colour CMOS

Pixel

- 752 (H) x 480 (V)

Focus adjustment

- Auto*1

Exposure time

- 1/10 to 1/50,000

Lights Illumination

- White LED

Lighting method

- Pulse lighting/DC lighting is switchable

Tools Type

- Shape Detection, Colour Area*2, Area*3, Edge Pixels, Width/Height, Diameter, Edge Presence, Pitch, Position Adjustment, High Speed Position Adjustment (1-Axis/2-Axis Adjustment)

Number

- Detection tools: 16 tools, position adjustment tool: 1 tool*4

Switch settings (programs)

- 32 programmes

Image history Numbers

- 100 images*5*6

Condition

- NG only/All is selectable*6

Analysis information

- OFF/Statistics/Histograms/Matching rate list is switchable Statistics: Processing time (latest value, MAX, MIN, AVE), number of OKs, number of NGs, trigger numbers, trigger errors, judgement results list by tools Histograms: Histogram, matching degree (latest value, MAX, MIN, AVE), numbers of OKs, numbers of NGs Matching rate list: Judgment results list by tools, matching rate list by tools, judgment bar list by tools*7

Other functions

- HDR, HighGain, Colour filters*2, Digital zoom*3, Brightness correction, Tilt correction, White balance*2, Mask function, Colour histogram, Test run, ToolAutoTune, Input monitor, Output test, Security settings, Simulator*8, Sensor date/time information addition, Scaling function, Failing sensor list, Failure hold

Indicators

- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT

Inputs

- 6 inputs (IN1 to IN6)

Function

- Enable by assigning the optional functions Assignable functions: Total judgement result, RUN, BUSY, Error, Position adjustment result, Judgement result of each tool, Result of the logical operation of each tool, Main unit/expansion unit logical output

Outputs

- 4 outputs (OUT1 to OUT4)

Ethernet Standard

- 100BASE-TX/10BASE-T*9

Network function

- FTP client, EtherNet/IPTM, PROFINET

Дистанция установки

- 50 до 500 мм

Поле зрения

- От 25x18 мм (50 мм) до 210x157 мм (500 мм)

Тип сенсора изображения

- 1/3 дюйма цветной CMOS

Разрешение пикселей

- 752 (H) x 480 (V)

Регулировка фокуса

- Автоматическая

Время экспозиции

- 1/10 до 1/50,000 с

Метод освещения

- Импульсный/постоянный (переключаемый)

Инструменты обнаружения

- Распознавание формы, цветовой области, области, пикселей края, ширины/высоты, диаметра, наличия края, шага, регулировка положения, высокоскоростная регулировка положения

Количество инструментов

- 16 инструментов обнаружения, 1 инструмент регулировки положения

Количество программ

- 32

История изображений

- 100 изображений

Дополнительные функции

- HDR, HighGain, цветные фильтры, цифровой зум, коррекция яркости, коррекция наклона, баланс белого, функция маски, цветная гистограмма, тестовый запуск, ToolAutoTune, монитор входа, тест выхода, настройки безопасности, симулятор, добавление даты/времени, функция масштабирования, список сбоев датчика, удержание сбоя

Индикаторы

- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT

Стандарт Ethernet

- 100BASE-TX/10BASE-T

Разъем Ethernet

- M12 4pin

Сетевые функции

- FTP клиент, EtherNet/IPTM, PROFINET

Входы

- 6 (IN1 до IN6)

Функции входов

- Назначаемые: общий результат, RUN, BUSY, ошибка, результат регулировки положения, результат каждого инструмента, логический выход

Выходы

- 4 (OUT1 до OUT4)

Подсветка

- Белый LED

Условия сохранения истории

- Только NG/Все (выбирается)

Функции анализа

- Статистика, гистограммы, список соответствия

Особенность

- Идентификации

Модель

- IV-H500CA

Напряжение питания

- 24 В DC ±10 %

ОПИСАНИЕ

Датчик идентификации Keyence IV-H500CA предназначен для автоматизированных систем контроля и распознавания объектов. Произведенный брендом Keyence, этот датчик относится к типу Standard distance и обеспечивает стабильную работу в диапазоне установки от 50 до 500 мм. Оборудование оснащено 1/3-дюймовым цветным CMOS-сенсором с разрешением 752 (H) x 480 (V) пикселей и белой LED-подсветкой.

Модель IV-H500CA поддерживает автоматическую настройку фокуса и регулируемое время экспозиции от 1/10 до 1/50 000 секунды. Метод освещения переключается между импульсным и постоянным током. Датчик включает 16 инструментов обнаружения, таких как распознавание формы, цветовой области, краев, ширины/высоты, диаметра, а также инструменты для позиционирования. Поддерживается до 32 программ настроек и сохранение до 100 изображений в истории.

Устройство подходит для применения в промышленности, строительстве и инженерных системах, где требуется точная и быстрая идентификация объектов. Функции анализа включают статистику, гистограммы и списки соответствия, что позволяет эффективно контролировать производственные процессы. Дополнительные функции, такие как HDR, HighGain, цифровой зум и коррекция яркости, расширяют возможности применения датчика в различных условиях.

Датчик имеет 6 входов (IN1-IN6) с возможностью переключения между безвольтным и вольтным режимами, а также 4 выхода (OUT1-OUT4) с открытым коллектором (NPN/PNP). Подключение к сети осуществляется через Ethernet (100BASE-TX/10BASE-T) с разъемом M12 4pin, поддерживая протоколы FTP client, EtherNet/IPTM и PROFINET. Питание осуществляется от 24 В постоянного тока, а степень защиты IP67 обеспечивает надежную работу в сложных условиях окружающей среды.

Особенности Датчика идентификации Keyence IV-H500CA:

• Тип датчика: Standard distance;
• Диапазон установки: от 50 до 500 мм;
• Сенсор изображения: 1/3 дюйма, цветной CMOS;
• Разрешение пикселей: 752 (H) x 480 (V);
• Автоматическая регулировка фокуса;
• Время экспозиции: от 1/10 до 1/50 000 с;
• Подсветка: Белый LED;
• Методы освещения: Импульсный/постоянный ток (переключаемый);
• Инструменты обнаружения: 16 типов (форма, цветная область, края, ширина/высота, диаметр, наличие края, шаг, регулировка положения);
• Количество программ: 32;
• История изображений: до 100 изображений;
• Функции анализа: Статистика, гистограммы, список соответствия;
• Дополнительные функции: HDR, HighGain, цветные фильтры, цифровой зум, коррекция яркости, коррекция наклона, баланс белого, функция маски;
• Индикаторы: PWR/ERR, OUT, TRIG, STATUS, LINK/ACT;
• Входы: 6 (IN1-IN6), переключаемые non-voltage/voltage;
• Выходы: 4 (OUT1-OUT4), открытый коллектор NPN/PNP;
• Ethernet стандарт: 100BASE-TX/10BASE-T;
• Разъем Ethernet: M12 4pin;
• Сетевые функции: FTP client, EtherNet/IPTM, PROFINET;
• Напряжение питания: 24 В DC ±10 %;
• Потребляемый ток: не более 0.6 А;
• Степень защиты корпуса: IP67;
• Рабочая температура: от 0 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10-55 Гц, двойная амплитуда 1.5 мм;
• Ударопрочность: 500 м/с2;
• Материал корпуса: Литой алюминий, уплотнение NBR, передняя крышка акрил, монтажный адаптер POM;
• Вес: Приблизительно 270 г.
