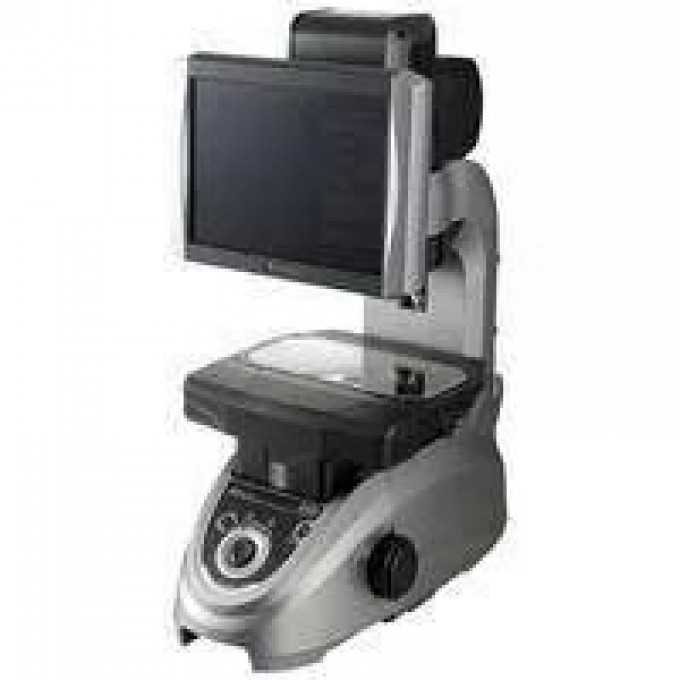

Измерительная система KEYENCE IM-6120 с 6.6 Мп CMOS сенсором и полем обзора до IM-6120-325647

Измерительная система Keyence IM-6120 представляет собой высокоточный оптический прибор, разработанный для бесконтактных измерений в различных отраслях промышленности. Модель IM-6120 оснащена 1-дюймовым CMOS-сенсором с разрешением 6.6 мегапикселей и двойным телецентрическим объективом, что обеспечивает высокую четкость и точность изображений. Система предназначена для автоматизированного контроля размеров и форм деталей, минимизируя влияние человеческого фактора.

Устройство оснащено 10.4-дюймовым ЖК-монитором (XGA: 1024 × 768) с возможностью подключения внешнего монитора. Поле зрения для измерения изображений составляет Ø100 × L200 мм в широкопольном режиме и 25 × L125 мм в высокоточном режиме, с минимальной единицей отображения 0.1 мкм. Повторяемость измерений без перемещения стола достигает ±1 мкм для широкопольного режима и ±0.5 мкм для высокоточного, а с перемещением стола — ±2 мкм и ±1.5 мкм соответственно. Система включает телецентрическую прозрачную подсветку (зеленый светодиод) и четырехсекционную кольцевую подсветку (белый светодиод), а также возможность подключения внешней коаксиальной подсветки.

Измерительная система Keyence IM-6120 интегрирует электрические X- и Z-столы с диапазоном перемещения 100 мм и 30 мм соответственно. X-стол выдерживает нагрузку до 2 кг. Для хранения данных предусмотрен жесткий диск на 250 ГБ. Интерфейсы включают LAN (RJ-45) и шесть портов USB 2.0 (два спереди, четыре сзади). Система поддерживает внешние удаленные входы и релейные выходы для индикации OK/NG/FAIL/MEAS.

Система работает от сети 100–240 В переменного тока, 50/60 Гц, с потребляемой мощностью не более 310 мА. Рабочая температура составляет от +10 до +35 °C при относительной влажности от 20 до 80 % RH (без конденсации). Вес устройства составляет около 31 кг. Keyence IM-6120 подходит для применения в машиностроении, электронике, производстве прецизионных компонентов и других областях, где требуется точный и быстрый контроль качества.
