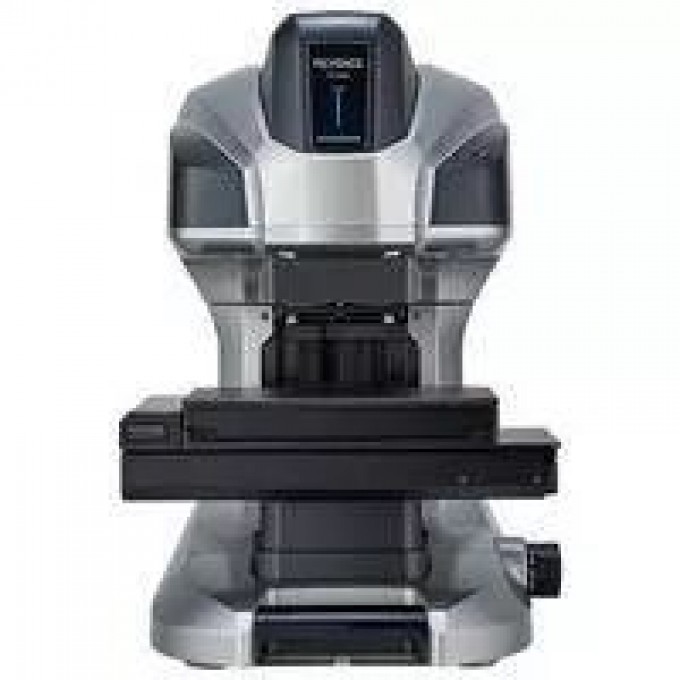

Измерительная система KEYENCE VR-5200 с диапазоном измерения высоты 10 мм и разрешением 0.1 мкм VR-5200-325625

Измерительная система Keyence VR-5200 представляет собой высокоточный прибор для бесконтактного измерения объектов. Система включает головку типа Head и контроллер VR-5000. Она предназначена для использования в промышленности, строительстве и инженерных системах, где требуется точный контроль геометрических параметров деталей.

Основные технические характеристики включают вертикальное разрешение 1.4 мм, увеличение от 1x до 4x, разрешение измерения высоты 0.1 мкм и диапазон измерения высоты до 10 мм при низком увеличении. Система оснащена функцией сшивки для автоматизированных измерений с созданием карт и автоматической настройкой области. Диапазон измерения XY составляет 206 x 104 мм, с моторизованным ходом стола 184 x 88 мм по осям XY и 73 мм по оси Z.

Оборудование использует 4-мегапиксельный монохромный CMOS-элемент для получения изображений, двойные телецентрические линзы для передатчика и приемника. Источники света включают светодиодное кольцевое освещение (красный, синий, зеленый) для наблюдения и белый светодиод для измерения. Обработка данных осуществляется на специализированном ПК с ОС Windows 10 Pro. Система рассчитана на питание 100-240 В переменного тока и потребляет до 200 ВА.

Рабочие условия для системы составляют температуру от +15 до 30 °C и относительную влажность от 35 до 80 % без конденсации. Вес устройства составляет около 28 кг. Система обеспечивает высокую повторяемость и точность измерений как по высоте, так и по ширине, что делает ее пригодной для контроля качества в различных производственных процессах.
