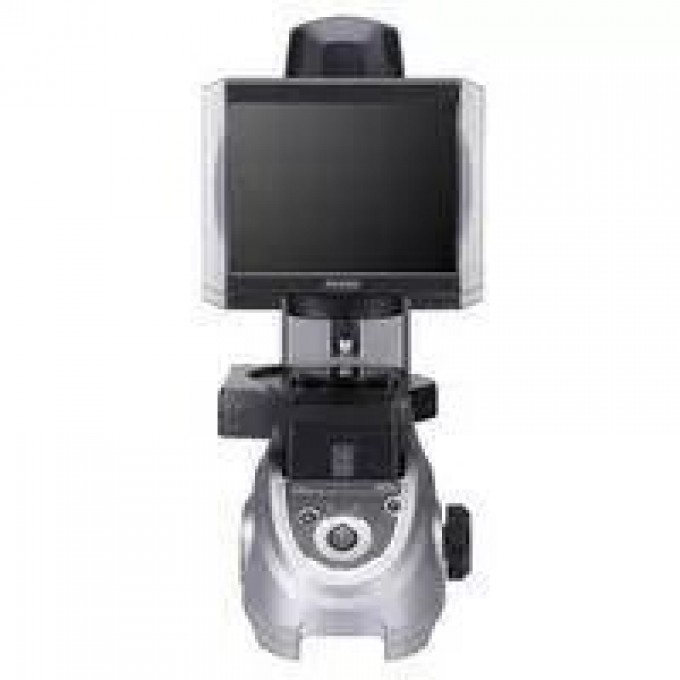

Измерительная система KEYENCE IM-6145 с CMOS-сенсором 6.6 Мп и полем зрения до 25 мм IM-6145-325650

Измерительная система Keyence IM-6145 представляет собой высокоточный оптический прибор для бесконтактных измерений. Оборудование оснащено 1-дюймовым CMOS-сенсором с разрешением 6.6 мегапикселей и 10.4-дюймовым ЖК-монитором (XGA: 1024x768). Система предназначена для быстрого и точного контроля размеров различных объектов в промышленных условиях.

Система использует двойную телецентрическую линзу и поддерживает два режима измерения: широкопольный с полем зрения до Ø25 мм и высокоточный с полем зрения до Ø6 мм. Минимальная единица отображения составляет 0.1 мкм, а точность измерения (±2σ) достигает ±2 мкм в широкопольном режиме и ±0.7 мкм в высокоточном режиме. Для освещения используются телецентрическая прозрачная подсветка (зеленый LED) и четырехсекционная кольцевая подсветка (белый LED).

Keyence IM-6145 интегрируется в производственные процессы благодаря наличию интерфейсов LAN (RJ-45, 10/100/1000BASE-T) и шести портов USB 2.0. Встроенный жесткий диск на 250 ГБ обеспечивает хранение данных измерений. Система также оснащена X- и Y-столами с диапазоном перемещения в пределах поля зрения Ø25 мм и Z-столом с диапазоном 20 мм, выдерживающим нагрузку до 1 кг.

Оборудование работает от сети 100-240 В переменного тока с частотой 50/60 Гц и потребляет не более 310 мА. Оно рассчитано на эксплуатацию при температуре от +10 до +35 °C и относительной влажности от 20 до 80% RH без конденсации. Вес системы составляет около 25 кг.
