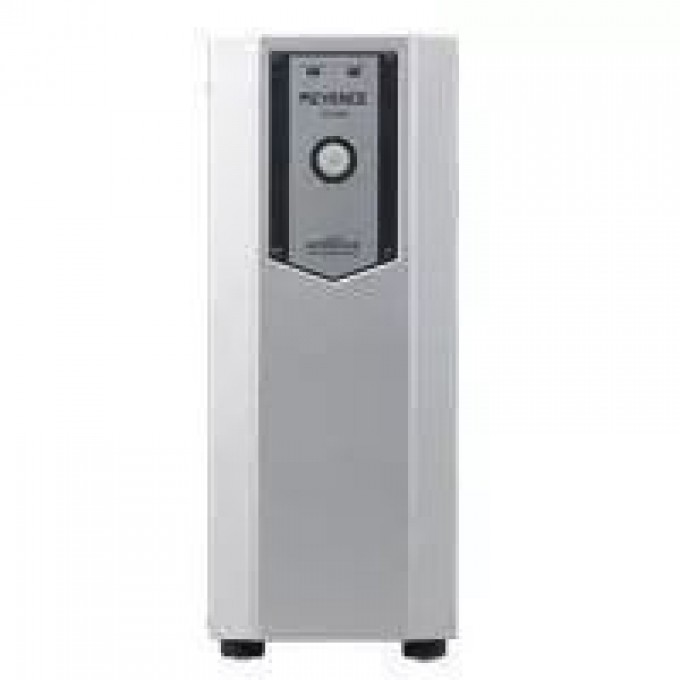

Измерительная система KEYENCE VK-X100K Контроллер с конфокальной оптической системой VK-X100K-325604

Измерительная система Keyence VK-X100K представляет собой контроллер с пинхольной конфокальной оптической системой, предназначенный для высокоточных измерений. Устройство произведено брендом Keyence и обеспечивает общую кратность увеличения от 100x до 8000x при оптическом зуме от 1x до 8x. Система оснащена функциями автоматической настройки, включая AAG (автоматическое усиление), автофокус и автоматическую установку верхнего/нижнего предела.

Система VK-X100K обеспечивает диапазон измерения высоты до 7 мм с Z-разрешением 0.005 мкм и повторяемостью 0.02 мкм. Для измерения ширины разрешение дисплея составляет 0.01 мкм с повторяемостью 0.05 мкм. Источник лазерного света для измерений использует красный полупроводниковый лазер с длиной волны 658 нм и максимальной выходной мощностью 0.95 мВт, соответствующий классу 2. Прием лазерного света осуществляется фотоэлектронным умножителем (PMT).

Для оптического наблюдения используется 100 Вт галогенная лампа и цветная CCD-камера размером 1/3 дюйма с разрешением записи Super high resolution (3072x2304). Обработка данных осуществляется на специализированном ПК, поставляемом Keyence с операционной системой Windows 7 Professional Edition. Система работает от напряжения 100 до 240 В переменного тока с частотой 50/60 Гц и потребляет до 450 ВА.

Оборудование подходит для применения в промышленности, строительстве и инженерных системах, где требуется высокая точность и стабильность измерений. Его технические характеристики позволяют использовать его для широкого спектра задач, требующих детального анализа поверхности и геометрических параметров объектов.
