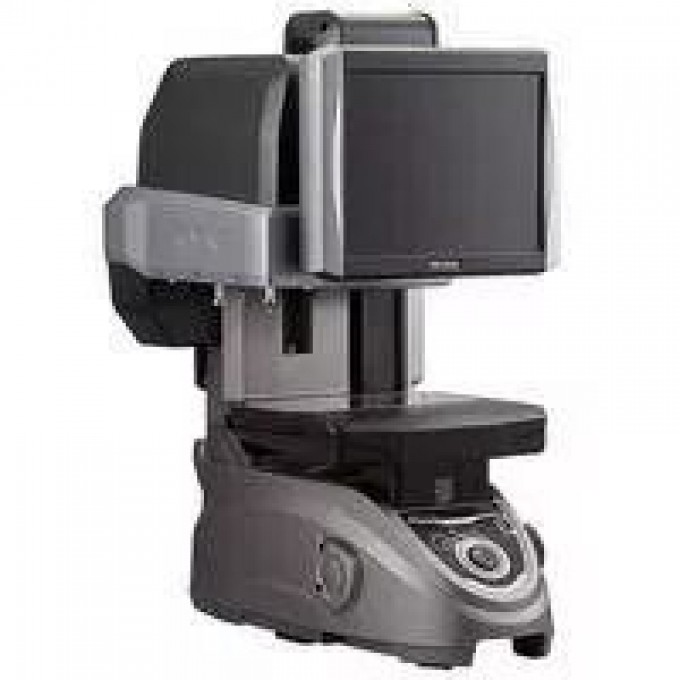

Измерительная система KEYENCE IM-6225T с полем обзора IM-6225T-325658

Измерительная система Keyence IM-6225T представляет собой высокоточное оборудование для бесконтактных измерений, разработанное брендом Keyence. Система оснащена 1-дюймовым монохромным CMOS-сенсором с разрешением 6.6 мегапикселей и 10.4-дюймовым ЖК-монитором (XGA: 1024 x 768) для отображения результатов. Основное назначение системы – проведение точных измерений в широком диапазоне задач, включая контроль качества и анализ размеров.

Система использует двойной телецентрический объектив и предлагает два режима измерения поля обзора: широкий (Ø100 x L200 мм) и высокоточный (25 x L125 мм). Минимальная единица измерения составляет 1 мкм. Повторяемость без перемещения стола достигает ±1 мкм для широкого поля и ±0.5 мкм для высокоточного режима. Точность измерения (±2σ) без привязки составляет ±5 мкм для широкого поля и ±2 мкм для высокоточного режима. Диапазон измерения высоты составляет от 0 до 60 мм с измерительным усилием 0.3 Н.

Keyence IM-6225T оснащена электрическим X-столом с диапазоном перемещения 100 мм и Z-столом с диапазоном 30 мм, способным выдерживать нагрузку до 2 кг. Система освещения включает телецентрическое прозрачное освещение, а также четырехсекционное многоугольное и щелевое кольцевое освещение с электрическим управлением. Для хранения данных предусмотрен жесткий диск объемом 250 ГБ. Подключение осуществляется через LAN (RJ-45, 10/100/1000BASE-T) и 6 портов USB 2.0.

Данная измерительная система предназначена для использования в промышленности, научно-исследовательских лабораториях и производственных предприятиях, где требуется высокая точность и повторяемость измерений. Она подходит для контроля качества компонентов, анализа геометрических параметров изделий и автоматизации измерительных процессов. Система работает от сети 100-240 В переменного тока, 50/60 Гц, с максимальным потреблением 310 ВА и имеет рабочую температуру от +10 до +35 °C.
