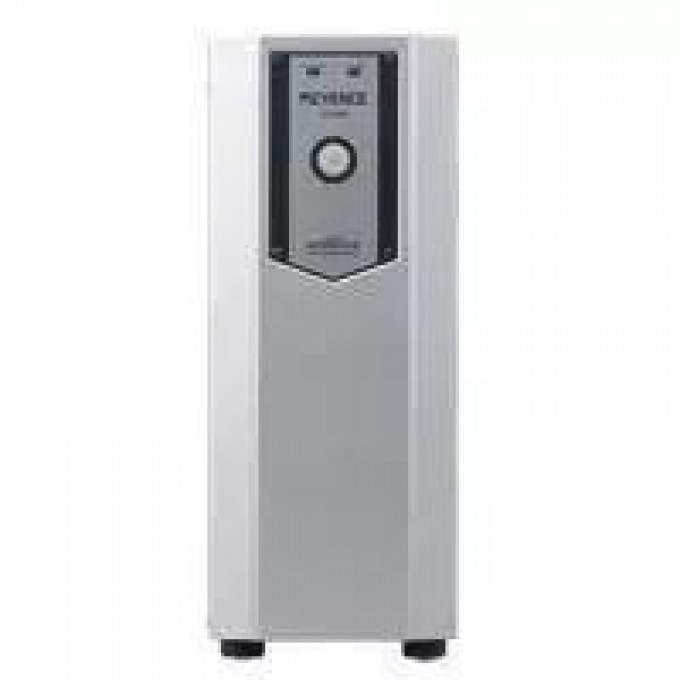

Измерительная система KEYENCE VK-X120K с увеличением до 19200x VK-X120K-325600

Измерительная система Keyence VK-X120K представляет собой высокоточный прибор для бесконтактных измерений. Модель VK-X120K от бренда Keyence обеспечивает общее увеличение до 19200x и минимальное поле зрения от 16 до 5400 мкм. Система использует пинхол-конфокальную оптическую систему для измерений и подходит для применения в промышленности, строительстве и инженерных системах, где требуется высокая точность и стабильность работы.

Технические характеристики системы включают скорость лазерного измерения от 4 до 120 Гц (до 7900 Гц), линейный масштаб измерения высоты 5 нм и повторяемость измерения высоты 20 нм при 100x увеличении. Память для измерения по оси Z составляет 1.4 миллиона шагов, а общая точность измерения достигает ±2%. Разрешение дисплея при измерении ширины составляет 10 нм, с повторяемостью 30 нм при 100x увеличении.

Система оснащена XY-столом с ручным управлением (диапазон 70x70 мм) и моторизованным управлением (диапазон 50x50 мм или 100x100 мм). Максимальное разрешение захвата изображения составляет 3072x2304 пикселей. Оборудование предназначено для широкого спектра задач, требующих точного анализа поверхностей и размеров объектов.

Вес микроскопа составляет приблизительно 25 кг (без сенсорной головки, которая весит около 8.5 кг), а контроллера — около 11 кг. Система разработана с учетом требований к надежности и безопасности, обеспечивая стабильную работу в условиях высоких нагрузок.
