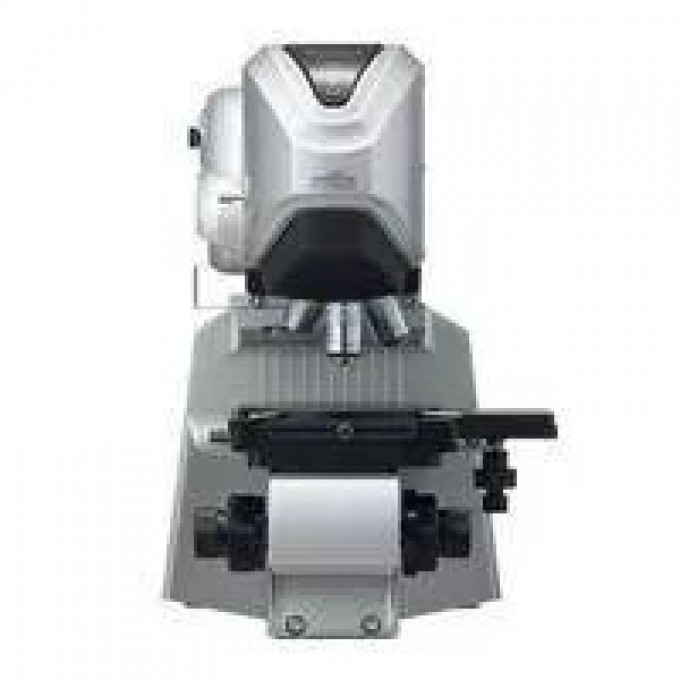

Измерительная система KEYENCE VK-X105 конфокальная 3D лазерная VK-X105-325601

Измерительная система Keyence VK-X105 представляет собой конфокальный 3D лазерный микроскоп, предназначенный для высокоточных измерений поверхностей. Система оснащена оптическим зумом от 1x до 8x и обеспечивает общее увеличение от 100x до 8000x. Она использует пинхольную конфокальную оптическую систему для наблюдения и измерений, что позволяет получать точные данные о высоте и ширине объектов.

Основные технические характеристики включают диапазон измерения высоты до 7 мм с Z-разрешением 0.005 мкм и повторяемостью 0.02 мкм. Для измерений используется красный полупроводниковый лазер с длиной волны 658 нм и максимальной выходной мощностью 0.95 мВт, соответствующий классу 2 лазерных продуктов. Система также включает 100 Вт галогенную лампу для оптического наблюдения и цветную CCD камеру с разрешением записи 3072x2304.

Система VK-X105 поставляется с выделенным ПК под управлением Windows 7 Professional Edition и включает специализированное программное обеспечение, такое как Auto-focus, Pixel shift, HDR, RPD, AAG и Beginner mode. Эти функции автоматизируют процесс измерения, повышают точность и упрощают работу оператора, делая систему подходящей для широкого спектра промышленных и исследовательских задач, где требуется точный анализ поверхностей.

Питание системы осуществляется от сети 100 до 240 В переменного тока с частотой 50/60 Гц, максимальная потребляемая мощность составляет 450 ВА. Общий вес системы около 25 кг, при этом измерительная головка весит приблизительно 8.5 кг. Оборудование отличается надежностью и предназначено для стабильной работы в условиях высоких нагрузок.

• Оптическая система для наблюдения/измерения: пинхольная конфокальная оптическая система;
• Диапазон измерения высоты: 7 мм;
• Z-разрешение: 0.005 мкм;
• Повторяемость измерения высоты: 0.02 мкм;
• Разрешение дисплея ширины: 0.01 мкм;
• Повторяемость измерения ширины: 0.05 мкм;
• Количество пикселей памяти кадра: 2048 x 1536, 1024 x 768, 1024 x 64;
• Частота кадров сканирования поверхности: от 4 Гц до 120 Гц;
• Частота кадров линейного сканирования: 7900 Гц;
• Функции автоматизации: AAG (автоматическое усиление), автофокус, автоматическая установка верхнего/нижнего предела, настройки яркости двойного сканирования;
• Длина волны измерительного лазера: красный полупроводниковый лазер, 658 нм;
• Максимальная выходная мощность лазера: 0.95 мВт;
• Класс лазера: Класс 2;
• Приемный элемент лазерного света: ФЭУ (фотоэлектронный умножитель);
• Лампа источника света для оптического наблюдения: 100 Вт галогенная лампа;
• Элемент формирования изображения цветной камеры: 1/3' цветной CCD датчик изображения;
• Разрешение записи цветной камеры: сверхвысокое разрешение (3072x2304);
• Автоматическая регулировка цветной камеры: усиление, выдержка;
• Блок обработки данных: выделенный ПК, поставляемый KEYENCE с VK-X (ОС: Windows 7 Professional Edition);
• Программное обеспечение: автофокус, сдвиг пикселей, функция HDR, функция RPD, функция AAG, автоматическая установка верхнего/нижнего предела, режим для начинающих, функция комментариев, отображение измерений и масштаба;
• Напряжение питания: 100 до 240 В переменного тока ±10 %, 50/60 Гц;
• Потребляемая мощность: 450 ВА макс.;
• Вес: прибл. 25 кг (измерительная головка отсоединена: прибл. 8.5 кг).
