ХАРАКТЕРИСТИКИ
Weight
- Controller: 27.5 kg Head: 6.7 kg Console: 1.4 kg
Вес
- Контроллер: 27.5 кг, Головка: 6.7 кг, Консоль: 1.4 кг
Type

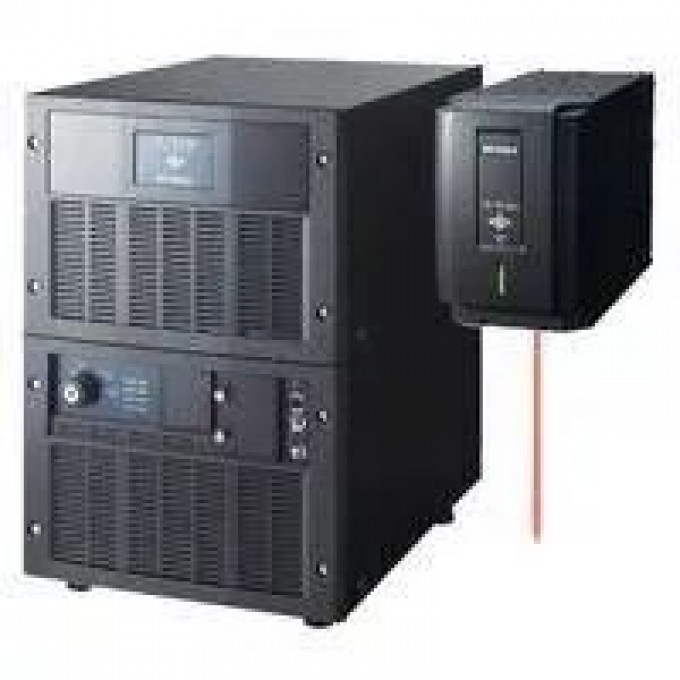

- 50 W type wide area type main unit (controller + head)
Environmental resistance Enclosure rating
- IP64 (Head)
Ambient temperature
- 0 to +40 °C
Тип
- 50 Вт, широкозонный, основной блок (контроллер + головка)
Степень защиты
- IP64 (Головка)
Рабочая температура окружающей среды
- 0 до +40 °C
Выходная мощность
- 50 Вт
Console (sold separately)
- MC-P1
Marking method
- XYZ 3-Axis simultaneous scanning method
Marking laser Type
- Yb: fibre laser, Class 4 laser product (IEC 60825-1, JIS C6802, FDAPart 1040.10*1)
Pulse frequency
- 60 to 120 kHz
Guide laser/Working distance pointer
- Semiconductor laser, wavelength: 655 nm, output: 1.0 mW, Class 2 laser product (IEC 60825-1, JIS C6802, FDAPart 1040.10*1)
Marking area
- 300 x 300 x 42 mm
Standard working distance (±variable width)
- 300 mm (±21 mm)
Marking resolution
- 5 µm
Scan speed
- 8000 mm/s max
Character type Font
- Original font (numerical value, alphabet, katakana, hiragana, and kanji)/user font/true type font
Barcode
- CODE39/ITF/2of5/NW7 (CODABAR)/JAN/EAN/UPC/CODE128
2D code
- QR code/micro QR code/DataMatrix (ECC200/GS1 DataMatrix)
GS1 DataBar
- GS1 DataBar Truncated/GS1 DataBar Truncated CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/GS1 DataBar Limited/GS1 DataBar Limited CC-A
Logo image
- Custom font, logo (CAD) data BMP/JPEG/PNG/TIF
Machinery operation
- Fixed point/straight line/dashed line/oval
Marking conditions Workpiece style
- Stationary marking/movement marking (constant speed/encoder)
Character size (marking height/width)
- 0.1 to 300 mm
Registered programs
- 2000 settings max
No. of program blocks
- 256 blocks
I/O (Input/output)
- Terminal block I/O, MIL connector I/O, contactor control I/O
Interface
- RS-232C, RS-422A, USB 2.0,*2 Ethernet (100BASE-TX/10BASE-T)
CF memory card slot
- Compact flash memory card*3
Head installation direction
- All directions
Cooling method
- Controller: forced air cooling, head: natural air cooling
Rated voltage and power consumption
- 100 to 120 VAC or 200 to 240 VAC ± 10 %, 50/60 Hz, Max. 750 VA
Overvoltage category
- II
Ambient temperature for storage
- 10 to +60 °C (No freezing)
Ambient humidity for storage
- 30 to 85 % RH (No condensation)
Метод маркировки
- XYZ 3-осевое одновременное сканирование
Частота импульсов
- 60 до 120 кГц
Рабочая область
- 300 x 300 x 42 мм
Стандартное рабочее расстояние
- 300 мм (±21 мм)
Разрешение маркировки
- 5 мкм
Скорость сканирования
- 8000 мм/с макс
Типы символов
- Оригинальный шрифт(числа, алфавит, катакана, хирагана, кандзи)/пользовательский шрифт/TrueType шрифт
Условия маркировки
- Стационарная маркировка/маркировка в движении (постоянная скорость/энкодер)
Зарегистрированные программы
- 2000 настроек макс
Количество блоков программы
- 256 блоков
Входы/выходы (I/O)
- Клеммная колодка I/O, MIL-разъем I/O, контакторное управление I/O
Интерфейсы
- RS-232C, RS-422A, USB 2.0, Ethernet (100BASE-TX/10BASE-T)
Направление установки головки
- Все направления
Длина кабеля головки
- 4 м
Метод охлаждения
- Контроллер: принудительное воздушное, головка: естественное воздушное
Номинальное напряжение и потребляемая мощность
- 100 до 120 В переменного тока или 200 до 240 В переменного тока ± 10 %, 50/60 Гц, Макс. 750 ВА
Категория перенапряжения
- II
Температура окружающей среды для хранения
- 10 до +60 °C (без замерзания)
Влажность окружающей среды для хранения
- 30 до 85 % RH (без конденсации)
Тип маркировочного лазера
- Yb: волоконный лазер, продукт класса 4
Направляющий лазер
- Полупроводниковый лазер, 655 нм, 1.0 мВт, класс 2
Поддерживаемые штрих-коды
- CODE39/ITF/2of5/NW7 (CODABAR)/JAN/EAN/UPC/CODE128
Поддерживаемые 2D-коды
- QR-код/micro QR-код/DataMatrix (ECC200/GS1 DataMatrix)
Поддерживаемые GS1 DataBar
- GS1 DataBar Truncated/GS1 DataBar Truncated CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/GS1 DataBar Limited/GS1 DataBar Limited CC-A
Поддерживаемые форматы изображений
- Пользовательский шрифт, логотип (CAD) данные BMP/JPEG/PNG/TIF
Режимы работы
- Фиксированная точка/прямая линия/пунктирная линия/овал
Размер символов (высота/ширина маркировки)
- 0.1 до 300 мм
Слот для карты памяти
- Compact Flash
