ХАРАКТЕРИСТИКИ
Weight
- Controller: 23.5 kg Marking head: 18.0 kg Console: 2.0 kg
Вес
- Контроллер: 23.5 кг, Маркировочная головка: 18.0 кг, Консоль: 2.0 кг
Type

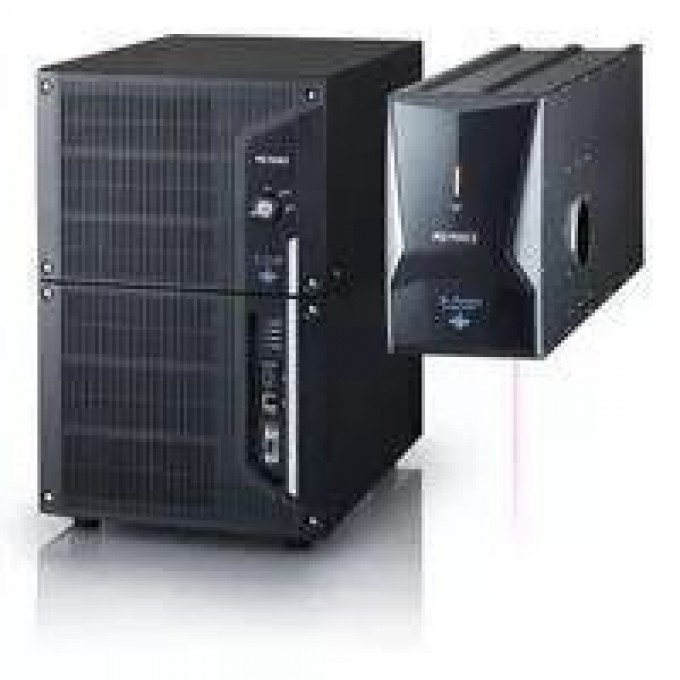

- Marking unit (controller + head) Wide area
Тип
- Маркировочный блок (контроллер + головка) Широкая область
Степень защиты
- IP64 (маркировочная головка)
Рабочая температура окружающей среды
- 0 до +40 °C
Output
- 3 W/40 kHz (output at focal point: 2.5 W)
Выходная мощность
- 3 Вт/40 кГц (выход в фокусе: 2.5 Вт)
Marking laser Type
- YVO4 laser, Class 4 Laser Product (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10) *1
Marking area
- 330 x 330 x 42 mm
Marking resolution
- 5 µm
Scan speed
- Max. 8,000 mm/s
Character type Font
- Original font (numbers, letters, katakana, hiragana, kanji), user font, TrueType font, OpenType font*2
Barcode
- CODE39, ITF, 2of5, NW7 (Codabar) , JAN, CODE128, EAN, UPC-A, UPC-E, CODE93
2D code
- QR code, micro QR code, DataMatrix (ECC200/GS1 DataMatrix)
GS1 DataBar
- GS1 DataBar, GS1 DataBar CC-A, GS1 DataBar Stacked, GS1 DataBar Stacked CC-A, GS1 DataBar Limited, GS1 DataBar Limited CC-A, GS1 DataBar Truncated, GS1 DataBar Truncated CC-A
Logo image
- Custom character font and logo (DXF) data, BMP/JPEG/PNG/TIFF
Interface
- RS-232C, USB2.0, Ethernet (100BASE-TX/10BASE-T) *3
Cooling method
- Forced air cooling
Rated voltage and power consumption
- Single-phase 100 to 240 VAC±10 %, 50/60 Hz, 800 VA max
Overvoltage category
- II
Ambient humidity for storage
- 30 % to 85 % (no condensation)
Метод маркировки
- XYZ 3-осевое одновременное сканирование
Рабочая область
- 330 x 330 x 42 мм
Разрешение маркировки
- 5 мкм
Скорость сканирования
- Макс. 8000 мм/с
Типы символов
- Оригинальный шрифт(цифры, буквы, катакана, хирагана, кандзи), пользовательский шрифт, TrueType шрифт, OpenType шрифт
Штрих-коды
- CODE39, ITF, 2of5, NW7 (Codabar), JAN, CODE128, EAN, UPC-A, UPC-E, CODE93
2D-коды
- QR code, micro QR code, DataMatrix (ECC200/GS1 DataMatrix)
Изображения логотипов
- Пользовательский шрифт символов и логотип (DXF), данные BMP/JPEG/PNG/TIFF
Метод охлаждения
- Принудительное воздушное охлаждение
Номинальное напряжение и потребляемая мощность
- Однофазное 100 до 240 В переменного тока ±10 %, 50/60 Гц, 800 ВА макс
Категория перенапряжения
- II
Влажность окружающей среды для хранения
- 30 % до 85 % (без конденсации)
Тип маркировочного лазера
- YVO4 лазер, Продукт лазера Класса 4
Интерфейс
- RS-232C, USB2.0, Ethernet (100BASE-TX/10BASE-T)
Operating ambient humidity
- 30 % to 85 % (no condensation)
Рабочая влажность окружающей среды
- 30 % до 85 % (без конденсации)
Environmental resistance Operating ambient temperature
- 0 to + 40 °C
Enclosure rating
- IP64 (marking head)
Marking style
- XYZ 3-Axis simultaneous scanning method
Marking conditions Marking style
- Stationary marking, Moving marking (constant, encoder)
Character size (height width)
- 0.01 to 330 mm
Input / Output
- Terminal block I/O, MIL connector I/O, contactor control I/O
Marking unit installation direction
- All directions
Marking unit cable length
- 4.3±0.1 m
Стили маркировки
- Стационарная маркировка, Движущаяся маркировка (постоянная, энкодер)
Длина кабеля маркировочного блока
- 4.3±0.1 м
Количество зарегистрированных программ
- 2000 макс
Q-switch frequency
- CW (continuous wave), 40 to 400 kHz
Частота Q-переключателя
- CW (непрерывная волна), 40 до 400 кГц
Направление установки маркировочного блока
- Все направления
Console
- MC-P1 (sold separately)
Guide laser / working distance pointer
- Semiconductor laser, wavelength: 655 nm, output: 1.0 mW, Class 2 Laser Product (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part1040.10) *1
Standard working distance (±variation width)
- 300 mm (±21 mm)
Number of registered programs
- 2,000 max
Compatible regulations
- EU directive (EMC directive, low-voltage directive, RoHS directive), EN standard (EN 55011, EN 61010-1, EN 60825-1, EN 61000-6-2, EN 50581), CSA and UL standards (CAN/CSA C22.2 No. 61010-1, UL 61010-1), North America regulations (FCC Part 15B, ICES-001 Class A)
Размер символов (высота ширина)
- 0.01 до 330 мм
Совместимые нормы
- Директива ЕС (директиваЭМС, низковольтная директива, директива RoHS), стандарт EN (EN 55011, EN 61010-1, EN 60825-1, EN 61000-6-2, EN 50581), стандарты CSA и UL (CAN/CSA C22.2 No. 61010-1, UL 61010-1), нормы Северной Америки (FCC Part 15B, ICES-001 Class A)
2D code reader add-in
- MD-XAD1/MD-XAD1A (sold separately)
Направляющий лазер / указатель рабочего расстояния
- Полупроводниковый лазер, длина волны: 655 нм, выход: 1.0 мВт, Продукт лазера Класса 2
Стандартное рабочее расстояние (±ширина вариации)
- 300 мм (±21 мм)
Входы / Выходы
- Клеммная колодка I/O, MIL-разъем I/O, контакторное управление I/O
