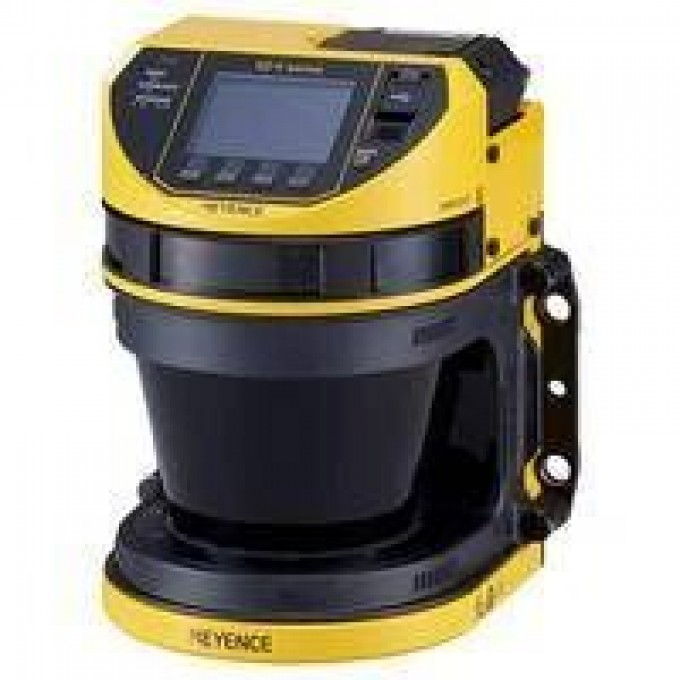

ХАРАКТЕРИСТИКИ
Рабочая температура
- 10 до +50 °C
Environmental resistance Enclosure rating
- IP65 (IEC60529)
Степень защиты
- IP65 (IEC60529)
Vibration resistance
- 10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions
Напряжение питания
- 24 VDC ±10 %
Ambient light
- Incandescent lamp: 1,500 lux or less*14
Тип источника света
- Инфракрасный лазерный диод
Потребляемая мощность
- 11.8 Вт (без нагрузки), 55.0 Вт (с нагрузкой)
Operating ambient temperature
- 10 to +50 °C (No freezing)
Устойчивость к вибрации
- 10 до 55 Гц, двойная амплитуда 0.7 мм
Display
- QVGA 2.2 inch colour LCD
Дисплей
- QVGA 2.2 дюйма цветной LCD
Detection capability Minimum detectable object size
- Diameter: 20, 30, 40, 50, 70, 150 mm (depends on the setting), Reflectance: 1.8% min., Speed: 1.6 m/s max.*2
Detectable angle
- 190° (-5° to 185°)
Scan Cycle B
- 84 ms (2 scans) to 672 ms (16 scans)*3
Scan Cycle C
- 88 ms (2 scans) to 704 ms (16 scans)*3
High Speed Mode Scan Cycle A
- 80 ms (2 scans) to 640 ms (16 scans)*3
Response time (OFF to ON)
- Response time of ON to OFF + 150 ms
Protection zone Minimum detectable object size: 70 / 150 mm
- Standard Mode: 8.4 m / High Speed Mode: 5.7 m
Minimum detectable object size: 50 mm
- Standard Mode: 25 m / High Speed Mode: 21 m*4
Minimum detectable object size: 40 mm
- Standard Mode: 24 m / High Speed Mode: 20 m*4
Minimum detectable object size: 30 mm
- Standard Mode: 23 m / High Speed Mode: 18 m*4
Minimum detectable object size: 20 mm
- Standard Mode: 21 m / High Speed Mode: 15 m*4
Warning zone Minimum detectable object size: 70 / 150 mm
- Standard Mode: 26 m / High Speed Mode: 23 m*4
Additional safety distance
- 100 mm*5
Maximum measurement distance
- 60 m*6
Maximum number of banks
- Max. 32 banks
Multiple scanner heads
- Max. 3
Light source Type, wavelength
- Infrared laser diode, 905 nm
Laser class IEC
- Class 1 IEC / EN 60825-1
FDA
- Class 1 FDA 21 CFR 1040.10, 1040.11 (Laser Notice No.50)*8
Control output (OSSD output) Output type
- PNP or NPN transistor output (settings configurable with SZ-V Configurator)
Number of outputs
- 4 outputs
Max. load current
- 50 mA
Residual voltage
- Max. 2.5 V (with a cable length of 5 m)
OFF-state voltage
- Max. 2.0 V (with a cable length of 5 m)
Leakage current
- Max. 1 mA*10
Max. capacitive load
- 2.2 µF (with a load resistance of 100 ?)
Load wiring resistance
- Max. 2.5 ?
Input (safety-related) PNP
- ON-voltage: 10 to 30 V, OFF-voltage: Open or 0 to 3 V, Short-circuit current: Approx. 2.5 mA (EDM input: Approx. 10 mA)
NPN
- ON-voltage: 0 to 3 V, OFF-voltage: Open or 10 V to Power voltage, Short-circuit current: Approx. 2.5 mA (Approx. 10 mA for EDM)
Non safety-related output (AUX output) Output type
- Transistor output (PNP or NPN, settings configurable with SZ-V Configurator)
Residual voltage (during ON)
- Max. 2.5 V (with a cable length of 5 m)
Cable length Power cable
- 30 m or less*11
Connection cable
- 20 m or less each*12
EMI
- EN55011 Class A, FCC Part15B Class A, ICES-003 Class A
Safety
- IEC61496-1, EN61496-1, UL61496-1 (Type3 ESPE), IEC61496-3, EN61496-3 (Type3 AOPDDR), IEC61508, EN61508, IEC62061, EN62061 (SIL2/SILCL2), EN ISO13849-1:2015 (PLd, Category3), IEC61784-3-3, UL508, UL1998, CSA C22.2 No.14, CSA C22.2 No.0.8
Rating Power consumption
- 11.8 W (without load), 55.0 W (with load)*13
Power voltage
- When using a converter power supply: 24 VDC ±10 %, Ripple (P-P) 10 % or less When using a battery: 24 VDC +20 % /-30 %
Storage temperature
- 25 to +60 °C (No freezing)
Operating relative humidity
- 35 to 85 % RH (No condensation)
Storage relative humidity
- 35 to 95 % RH
Shock resistance
- 100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions
Window
- Polycarbonate, PEI
Display unit case
- Magnesium, PPS, Polycarbonate
System memory
- Aluminum, PPE
Минимальный размер обнаруживаемого объекта
- 20, 30, 40, 50, 70, 150 мм
Угол обнаружения
- 190° (-5° до 185°)
Время цикла сканирования (High Speed Mode Scan Cycle A)
- 80 мс (2 скана) до 640 мс (16 сканов)
Время отклика (OFF to ON)
- Время отклика ON to OFF + 150 мс
Зона защиты (мин. размер объекта 50 мм)
- Стандартный режим: 25 м / Высокоскоростной режим: 21 м
Зона предупреждения (мин. размер объекта 70 / 150 мм)
- Стандартный режим: 26 м / Высокоскоростной режим: 23 м
Максимальное расстояние измерения
- 60 м
Максимальное количество банков
- 32
Класс лазера IEC
- Class 1 IEC / EN 60825-1
Тип выходного сигнала (OSSD)
- PNP или NPN транзисторный выход
Количество выходов (OSSD)
- 4
Максимальный ток нагрузки (OSSD)
- 50 мА
Температура хранения
- 25 до +60 °C
Рабочая относительная влажность
- 35 до 85 % RH (без конденсации)
Ударопрочность
- 100 м/с2 (прибл. 10 G), 16 мс импульс, 1,000 раз
Материал окна
- Поликарбонат, PEI
Материал корпуса дисплея
- Магний, PPS, Поликарбонат
