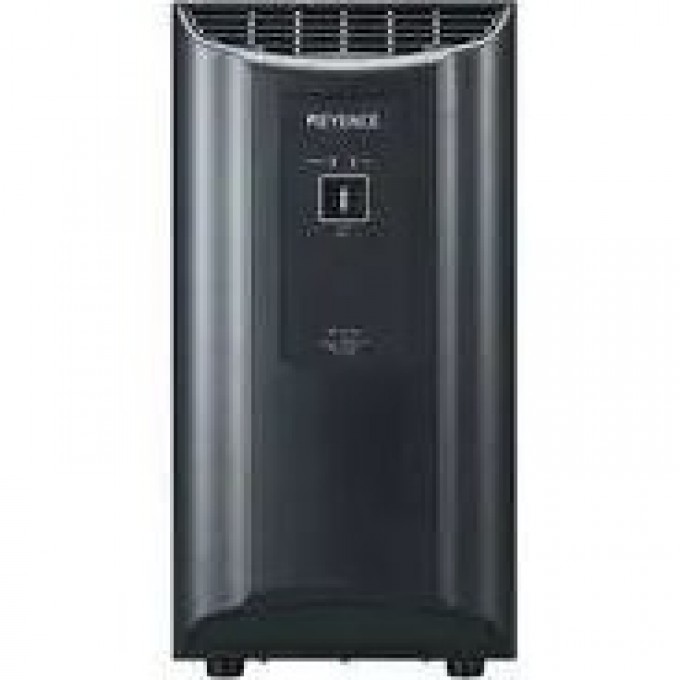

Измерительная система KEYENCE IM-6600D с 6.6 Мп CMOS-сенсором и полем обзора до IM-6600D-325664

Измерительная система Keyence IM-6600D представляет собой контроллер с 6.6-мегапиксельным CMOS-сенсором размером 1 дюйм. Устройство оснащено 10.4-дюймовым ЖК-монитором (XGA: 1024x768) с возможностью подключения внешнего монитора. Система предназначена для высокоточных измерений в широком диапазоне задач.

Система использует двойной телецентрический объектив и обеспечивает поле обзора в широком режиме от Ø100x200 мм и в высокоточном режиме от 25x125 мм. Минимальная единица отображения составляет 0.1 мкм. Повторяемость без движения стола достигает ±1 мкм в широком поле и ±0.5 мкм в высокоточном режиме. Точность измерения без привязки составляет ±5 мкм в широком поле и ±(7+0.02L) мкм в высокоточном режиме.

Устройство оснащено электрическими X- и Z-столами с диапазонами перемещения 100 мм и 30 мм соответственно. Поддерживается до 99 точек измерения и функция поиска по шаблону с компенсацией вращения на 360°. Система имеет различные интерфейсы, включая LAN (10/100/1000BASE-T) и 6 портов USB 2.0. Для хранения данных предусмотрен жесткий диск на 250 ГБ.

Система освещения включает телецентрическое прозрачное освещение (зеленый LED), четырехсекционное кольцевое освещение (белый LED) и возможность подключения внешнего освещения. Поддерживаются базовые функции измерения расстояний (8 типов), углов, виртуальных линий, а также специализированные инструменты для измерения шага, ширины, толщины и допусков GD&T. Питание осуществляется от 100 до 240 В переменного тока, 50/60 Гц, с потреблением не более 310 мА.
