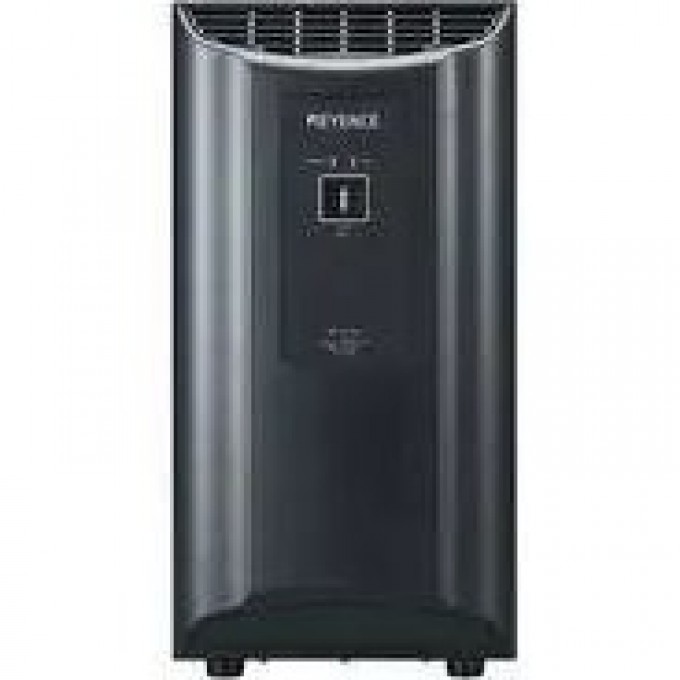

Измерительная система KEYENCE IM-6600E с CMOS-сенсором 6.6 Мп и полем обзора мм IM-6600E-325659

Измерительная система Keyence IM-6600E представляет собой высокоточный контроллер с 1-дюймовым CMOS-сенсором на 6.6 мегапикселей. Устройство оснащено 10.4-дюймовым ЖК-монитором (XGA: 1024 × 768) с возможностью подключения внешнего монитора. Система использует двойную телецентрическую линзу и обеспечивает поле обзора в широком режиме от Ø100 до 200 мм, а в высокоточном режиме от 25 до 125 мм.

Контроллер IM-6600E имеет минимальную единицу измерения 0.1 мкм и обеспечивает повторяемость ±1 мкм в широком поле и ±0.5 мкм в высокоточном режиме без перемещения стола. При перемещении стола повторяемость составляет ±2 мкм и ±1.5 мкм соответственно. Точность измерения (±2σ) без привязки достигает ±5 мкм в широком поле и ±(7+0.02L) мкм в высокоточном режиме. Система оснащена электрическими X- и Z-столами с диапазонами перемещения 100 мм и 30 мм соответственно.

Система поддерживает до 99 точек измерения и функцию поиска по шаблону с компенсацией вращения на 360°. Время измерения составляет 2 секунды. Встроенные функции включают 8 типов измерения расстояния, измерение угла, а также различные инструменты для измерения шага, ширины, толщины и зазоров. Поддерживается анализ геометрических допусков (GD&T) для прямолинейности, круглости, профиля, перпендикулярности, параллельности, положения точки и концентричности.

Питание системы осуществляется от 100 до 240 В переменного тока с частотой 50/60 Гц, потребляемая мощность не превышает 310 мА. Устройство предназначено для работы при температуре от +10 до +35 °C и относительной влажности от 20 до 80 % RH без конденсации. Интерфейсы включают LAN (RJ-45) и 6 портов USB 2.0. Для записи данных предусмотрен жесткий диск объемом 250 ГБ.
