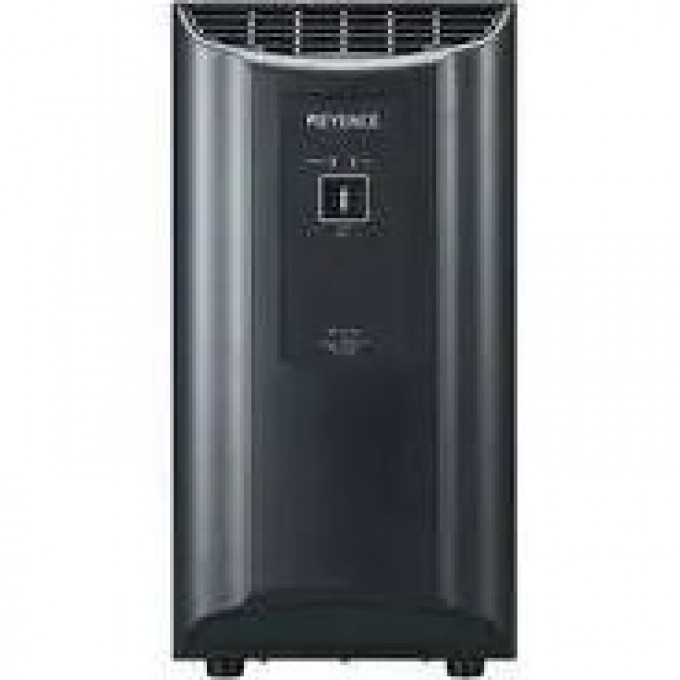

Измерительная система KEYENCE IM-6600F с полем зрения IM-6600F-325657

Измерительная система Keyence IM-6600F представляет собой контроллер с 1-дюймовым CMOS-датчиком изображения разрешением 6.6 мегапикселей. Устройство оснащено 10.4-дюймовым ЖК-монитором (XGA: 1024x768) с возможностью подключения внешнего монитора. В системе используется двойной телецентрический объектив, обеспечивающий высокую точность измерений.

Система предлагает два режима измерения: широкопольное с полем зрения 100x200 мм и высокоточное с полем зрения 25x125 мм. Минимальная единица отображения составляет 0.1 мкм. Повторяемость без движения стола достигает ±1 мкм для широкопольного режима и ±0.5 мкм для высокоточного. Точность измерения (±2) без привязки составляет ±5 мкм для широкопольного режима и ±(7+0.02L) мкм для высокоточного.

Keyence IM-6600F оснащена различными интерфейсами, включая LAN (RJ-45) и 6 портов USB 2.0. Для хранения данных предусмотрен жесткий диск объемом 250 ГБ. Система освещения включает телецентрическую прозрачную подсветку (зеленый LED) и четырехсекционную кольцевую подсветку (белый LED). Электрические X- и Z-столы имеют диапазоны перемещения 100 мм и 30 мм соответственно. Поддерживается до 99 точек измерения и функция поиска по шаблону с компенсацией вращения на 360°.

Система поддерживает широкий спектр базовых функций измерения, таких как измерение расстояний (8 типов), углов, а также функции виртуальных линий и окружностей. Дополнительные инструменты включают измерение шага, ширины, толщины, а также функции GD&T (допуски формы, ориентации, положения). Питание осуществляется от сети 100-240 В переменного тока, 50/60 Гц, потребляемая мощность не превышает 310 мА. Рабочий диапазон температур составляет от +10 до +35 °C при относительной влажности 20-80% RH (без конденсации). Вес устройства составляет около 8 кг.
