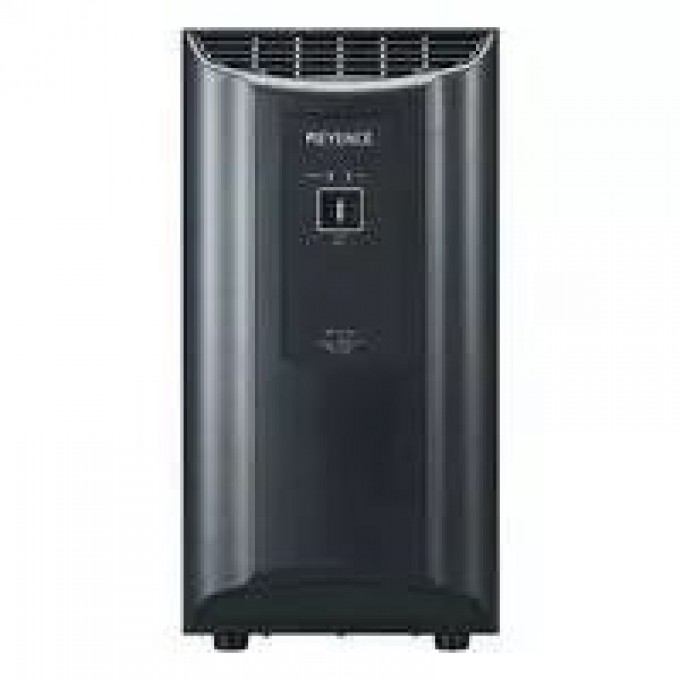

Измерительная система KEYENCE IM-6700 с 6.6 МП монохромной CMOS камерой IM-6700-325661

Измерительная система Keyence IM-6700 представляет собой контроллер с 1-дюймовым монохромным CMOS датчиком изображения разрешением 6.6 мегапикселей. Устройство оснащено 10.4-дюймовым ЖК-монитором (XGA: 1024 × 768) с возможностью подключения внешнего монитора. В системе используется двойной телецентрический объектив приемника, обеспечивающий широкое поле зрения Ø100 × L200 мм и высокоточное поле 25 × L125 мм.

Система имеет минимальную единицу отображения 0.1 мкм. Повторяемость без перемещения стола составляет ±1 мкм для широкого поля и ±0.5 мкм для высокой точности, с перемещением стола — ±2 мкм и ±1.5 мкм соответственно. Точность измерения (±2σ) без привязки достигает ±5 мкм для широкого поля и ±2 мкм для высокой точности. Интерфейсы включают LAN (RJ-45, 10/100/1000BASE-T) и 6 портов USB 2.0 (2 спереди, 4 сзади). Для записи данных предусмотрен жесткий диск на 250 ГБ.

Осветительная система включает телецентрическое прозрачное освещение, а также четырехсекционное многоугольное кольцевое освещение и щелевое кольцевое освещение с направленностью, оба с электрическим управлением. X-стол имеет электрический диапазон перемещения 100 мм, Z-стол — 30 мм. Максимальная выдерживаемая нагрузка составляет 2 кг. Система поддерживает до 99 точек измерения и функцию поиска по шаблону с компенсацией вращения на 360°.

Измерительная система Keyence IM-6700 предназначена для использования в промышленности, строительстве и инженерных системах, где требуется высокая точность и стабильность измерений. Устройство обеспечивает широкий спектр базовых функций измерения, включая 8 типов измерения расстояний, измерение углов, функции виртуальной линии и различные инструменты применения, такие как измерение шага, ширины, толщины и зазоров. Также поддерживаются допуски GD&T для контроля формы, ориентации и положения.
